Konfiguration der Sprühtrockner-Kammer
Gleichstrom, Gegenstrom, Mischstrom
Frage oder Anmerkung? Bitte kontaktieren Sie uns unter admin@powderprocess.net
| Zusammenfassung des Abschnitts |
|---|
| 1. Wichtige Phasen des Sprühtrocknungsprozesses |
2. Die verschiedenen Sprühtrockner-Konfigurationen
1. Einstufige konventionelle Sprühtrocknung
Zweistufige Sprühtrocknung
Mehrstufig? Seite 147
3. Sprühtrocknung mit Schlauchfiltern
Der Trocknungseffekt in der Trocknungskammer basiert auf dem intensiven Kontakt zwischen der Trocknungsluft und dem zu trocknenden Produkt. Im Laufe der Entwicklungsgeschichte der Sprühtrocknung haben Forscher und Industrie verschiedene Methoden entwickelt, um die Trocknungsluft und das Material in Kontakt zu bringen. Dies führte zur Kommerzialisierung von **drei Arten von Trocknungskammern**:
- **Gleichstromführung**
- **Gegenstromführung**
- **Mischstromführung**
Diese Seite erklärt die einzelnen Konzepte und geht auf die Vor- und Nachteile der jeweiligen Lösungen ein.
2. Gleichstrom-Sprühtrocknung – Definition sowie Vor- und Nachteile

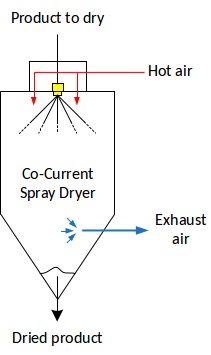

Bei der **Gleichstromführung** werden das Produkt und die Trocknungsluft an derselben Stelle in die Trocknungskammer eingeführt, in der Regel am oberen Ende vertikaler Kammern. Das bedeutet, dass die heißeste Luft zunächst mit dem zu trocknenden Produkt in Kontakt kommt..
Dies führt zu einer sehr schnellen Trocknung im **ersten Abschnitt** des Sprühturms. Da das Material jedoch nach der Zerstäubung wassergesättigt ist, ist zu beachten, dass seine Temperatur mehr oder weniger konstant bleibt – auf dem Niveau der **Feuchttemperatur** der Trocknungsluft. Diese Eigenschaft ist besonders vorteilhaft, da sie das Material vor Überhitzung schützt. Dies ist besonders für temperaturempfindliche Stoffe von Bedeutung. Da das Material unmittelbar nach der Zerstäubung wassergesättigt ist,
Die Lufttemperatur sinkt nach dem ersten Kontakt mit dem Material, und die Luft transportiert die Partikel während des Trocknens abwärts. Da die Temperatur der Luft gesunken und ihre Feuchtigkeit gestiegen ist, ist die Trocknungseffizienz am Kammerausgang geringer. Da die Luft das Material pneumatisch durch die Kammer fördert, ist die Verweilzeit in der Regel sehr kurz.
| Vorteile | Nachteile |
| Schutz des Materials vor Überhitzung | Höhere Restfeuchte, die ggf. eine **zweite Trocknungsstufe** erfordert |
| Kurze Verweilzeit | |
| Das Material wird pneumatisch durch die Trocknungsluft gefördert |
3. Gegenstrom-Sprühtrocknung – Definition sowie Vor- und Nachteile
Bei der **Gegenstrom-Sprühtrocknung** werden das zu trocknende Material und die Luft an gegenüberliegenden Positionen in die Kammer eingeleitet – in der Regel das Material am **oberen Ende** und die Luft am **unteren Ende**. Dadurch kommt die trockenste Luft zunächst mit den **bereits getrockneten Partikeln** in Kontakt. Grundsätzlich ermöglicht diese Betriebsweise eine effizientere Trocknung, da die treibende Kraft zwischen der trockenen Luft und den feuchten Partikeln stets maximal ist.

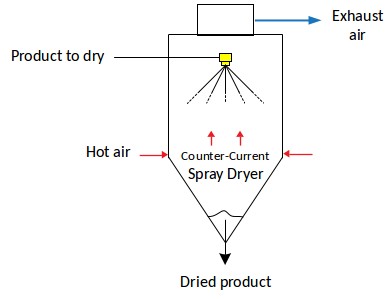

Abbildung 2: **Gegenstrom-Sprühtrocknung**
Da die getrockneten Partikel mit der heißeren Luft in Kontakt kommen, steigt ihre Temperatur und nähert sich der **Einlasstemperatur der Trocknungsluft** an. Im Gegensatz zur Gleichstromtrocknung sind sie nicht durch verdampfendes freies Wasser geschützt, was zu einer **Überhitzung und möglichen Schädigung des Materials** führen kann. Daher eignet sich diese Trocknungsart nur für **hitzebeständige Produkte**.
| Vorteile |
Nachteile |
| Geringere Überhitzungsgefahr im Vergleich zu anderen Verfahren (Anm.: *Korrektur – gilt nur für Gleichstrom*) |
Mögliche **Überhitzung und Degradation des Produkts** |
| Längere Verweilzeit als bei Gleichstrom-Sprühtrocknung |
Größere Menge an **Feinstaub**, der mit der Abluft ausgetragen und zurückgewonnen werden muss |
4. Mischstrom-Sprühtrocknung – Definition sowie Vor- und Nachteile

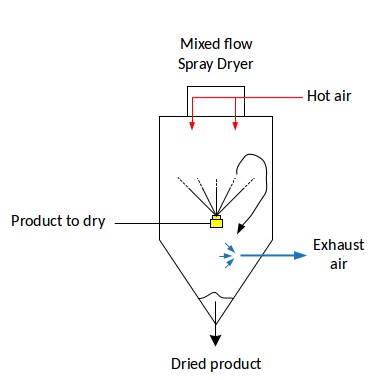

Die **Mischstrom-Sprühtrocknung** (auch **kombinierte Sprühtrocknung** genannt) vereint die beiden oben beschriebenen Techniken. Die heiße Luft wird am **oberen Ende** des Trocknungsturms eingeführt, während die Flüssigkeit in der **unteren Hälfte** der Kammer zerstäubt wird, wobei die Düsen **nach oben** gerichtet sind. Dadurch bewegen sich die Partikel zunächst im **Gegenstrom** und später – durch den Luftstrom mitgerissen – im **Gleichstrom**.
Die Zerstäubung erfolgt in bereits abgekühlter Luft, was zu einer **geringeren Trocknungsrate** und einem **dichteren Produkt** führt. Es muss jedoch darauf geachtet werden, dass teilweise getrocknete Partikel beim Aufstieg nicht durch die heißere Luft am Kammerkopf beschädigt werden.
