Pneumatische Förderung
Leistungsbedarf des Gebläses
Förderung in der verdünnten Phase
Fragen oder Anmerkungen? Bitte kontaktieren Sie uns unter admin@powderprocess.net
| Zusammenfassung des Abschnitts |
|---|
| 1. Abschätzung der benötigten Leistung für die Förderung von Schüttgütern in der verdünnten Phase |
| 2. Beispielberechnung des Leistungsbedarfs für die Förderung in der verdünnten Phase |
| 3. Andere Formeln |
1. Abschätzung der benötigten Leistung für die Förderung von Schüttgütern in der verdünnten Phase

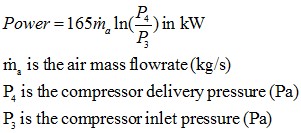

Die benötigte Leistung eines Gebläses, das in der pneumatischen Förderung in der verdünnten Phase kann mit folgender Näherungsformel [Mills] berechnet werden:
Leistung = 165 * \ma * ln(P4/P3)
Drücke sind absolut
Bitte beachten Sie, dass diese Formel nicht für die Auslegung, sondern nur für eine grobe Abschätzung in der Vorprojektphase oder bei der Fehlerbehebungdient. Diese Näherung gilt für pneumatische Fördersysteme in der verdünnten Phase.
2. Beispielberechnung des Leistungsbedarfs für die Förderung in der verdünnten Phase
Ein Gebläse muss 400 Nm³/h Luft bei 0,35 bar (Überdruck) fördern,3/h, ausgehend von atmosphärischem Druck und 20°C, zur Pulverförderung.
SCHRITT 1: Berechnung des Luftmassenstroms
Der Verdichter soll 400 Nm³/h Luft liefern. Normbedingungen sind 101325 Pa und 20°C; bei diesem Druck3ist die Idealisierung des Gases größtenteils erfüllt, sodass die spezifische Dichte PM/RT/1000 = 1,205 kg/m³ beträgt. Dies ergibt einen Massenstrom von 400 * 1,205 = 482 kg/h = 0,1338 kg/s. Gas- idealität3. Daraus ergibt sich ein Massenstrom von 400 * 1,205 = 482 kg/h = 0,1338 kg/s.
SCHRITT 2: Berechnung der Gebläseleistung für die Luftförderung
Auslassdruck = 0,35 bar (Überdruck) = 136325 Pa (absolut)
Einlassdruck = 0 bar (Überdruck) = 101325 Pa (absolut)
Leistung = 165 * 0,1338 * ln(136325/101325) = 6,55 kW
Das Gebläse für die pneumatische Förderung muss 6,55 kW liefern. Achtung: Effizienzverluste müssen zusätzlich berücksichtigt werden.
3. Andere Formeln
Andere, präzisere Berechnungsmethoden – auch für Verdichter und höhere Drücke – finden Sie auf der Website Process Engineers Tools.
