Soudage de sachets (machines de remplissage) : aperçu

1. Introduction

Qu'est-ce qu'un soudage de sac / sachet ?

Après avoir formé une forme de sac dans une machine de remplissage, grâce au collier de formation et au tube de formation, il est nécessaire de souder le sac afin qu'il puisse contenir et protéger le matériau à remplir. Au minimum, il est requis de réaliser 2 soudures (certaines machines peuvent remplir des sachets et effectuer un soudage sur 3 côtés).

Le soudage est effectué grâce aux mâchoires de soudage, ou barres, qui appliquent une pression et une chaleur au matériau d'emballage afin de le souder.

2. Soudage de film

2.1 Mâchoires de soudage

Il existe un minimum de 2 ensembles de mâchoires de soudage pour les sacs, les sachets ou les bâtonnets réguliers :

• La barre de soudage verticale
• Les barres de soudage horizontales

La barre de soudage verticale est actionnée une fois par paquet, afin de réaliser le soudage latéral du sac. Les mâchoires horizontales sont, en revanche, actionnées 2 fois par sac : pour réaliser le soudage inférieur, qui permet de remplir le produit, et pour réaliser le soudage supérieur pour fermer le sac avant de le couper.

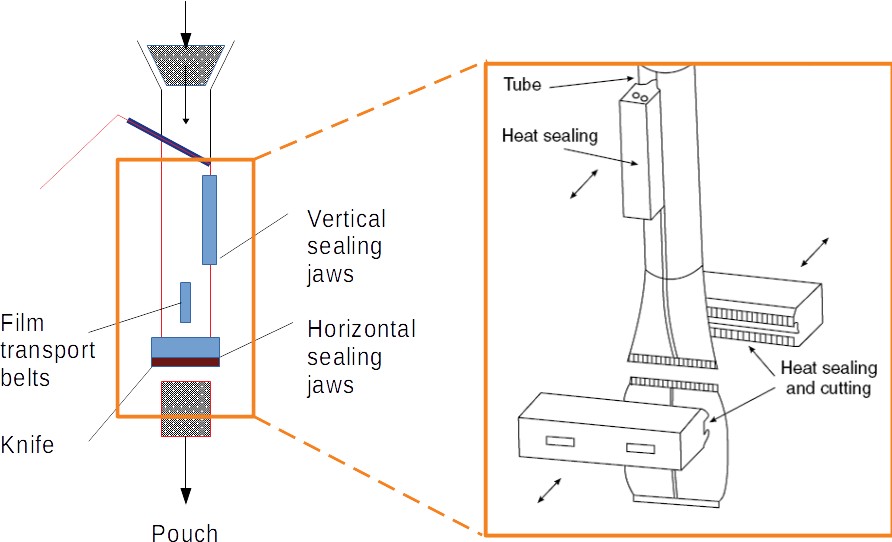

Figure 1 : Soudage de film de machine de remplissage

Qu'est-ce qu'une mâchoire de soudage ?

Les barres de soudage sont chauffées électriquement, avec leur température mesurée afin de fournir un contrôle automatique du chauffage. Notez que certaines technologies utilisent en fait des vibrations ultrasonores pour effectuer le soudage.

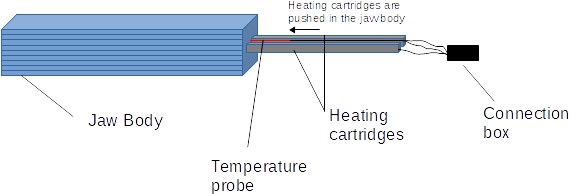

Figure 2 : Composants d'une barre de soudage, pour le chauffage

2.2 Principe de fonctionnement du scellement par film

Comment fonctionnent les mâchoires de scellement ?

ÉTAPE 1 : Scellement vertical

Une fois que le film est enveloppé autour du tube de formation, les 2 côtés du film se chevauchent. Cela permet de les coller ensemble afin de créer le scellement vertical du sachet. Cela se fait grâce à une barre de scellement, le plus souvent chauffée, qui est appliquée contre les côtés chevauchants du film. Pour effectuer le scellement, le film est mis en pause pour permettre à la barre de scellement d'être pressée contre le film, bien que pour les machines continues, la barre de scellement soit toujours en position et scelle le film pendant qu'il se déplace.

ÉTAPE 2 : Scellement horizontal inférieur

Après le scellement vertical, l'étape suivante consiste à sceller le fond du paquet afin que le produit puisse être rempli. Le scellement est effectué grâce à 2 barres de scellement qui viennent se presser l'une contre l'autre et serrant le film pour le sceller. Ces 2 barres sont également parfois appelées mâchoires de scellement. Les barres sont également chauffées et ont également une rainure (rainures) sur leur surface pour améliorer l'efficacité du scellement. L'efficacité du scellement dépend de l'ajustement de la température, du temps de scellement et de la pression appliquée. La pression peut être ajustée mécaniquement grâce à des ressorts.

ÉTAPE 3 : Scellement horizontal supérieur

Après remplissage, le paquet doit être fermé, le film est alors tiré plus bas et les mâchoires de scellement sont à nouveau activées pour fermer le sachet. Notez que des couteaux sont également situés au même niveau que les barres de scellement horizontal et sont activés pour couper le sac et le laisser tomber sur un convoyeur une fois le scellement supérieur terminé.
