Diese Seite bietet eine detaillierte Methodik zur Berechnung der Wirbelschichttiefe am Austragsende von Schwingförderern, die für den Bergbau, die Steinbruchindustrie und die Mineralaufbereitung von entscheidender Bedeutung ist.

1. Einführung

Die theoretische Wirbelschichttiefe, auch als Tiefe der Schüttgutschicht am Austragsende bekannt, ist ein kritischer Parameter für den Betrieb von Schwingförderern in Bergbauanwendungen. Sie bezieht sich auf die Tiefe der Materialschicht auf der Sieboberfläche am Austragsende, die die Siebeffizienz und -kapazität maßgeblich beeinflusst.

Die Berechnung der theoretischen Wirbelschichttiefe ist für Verfahrenstechniker essenziell, um die Siebleistung zu optimieren, eine effiziente Materialtrennung zu gewährleisten und Probleme wie Siebverstopfung oder reduzierten Durchsatz zu vermeiden. Die Schichttiefe wird durch mehrere Faktoren bestimmt, darunter die Neigung des Siebs, die Schüttdichte des Materials, die Sieböffnungsgröße und die Zufuhrrate. Eine zu große Schichttiefe kann den Durchgang von Feinmaterial behindern, während eine zu geringe Tiefe die Siebeffizienz verringern kann.

Die Vibrating Screen Manufacturers Association (VSMA) stellt eine Standardformel zur Berechnung der Wirbelschichttiefe am Austragsende bereit: DBD=5×TW×O×C, wobei DBD die Wirbelschichttiefe am Austragsende, O der Überkornanteil in Short Tons pro Stunde (STPH), C das Volumen in Kubikfuß pro Tonne Material, T die Fördergeschwindigkeit und W die Breite der Siebfläche in Fuß ist. Diese Formel hilft Ingenieuren, die optimale Schichttiefe für einen effizienten Siebbetrieb zu bestimmen.

Für Materialien mit einer Schüttdichte von 100 lbs. pro Kubikfuß sollte die Schichttiefe das Vierfache der Sieböffnungsgröße nicht überschreiten. Bei leichteren Materialien mit einer Schüttdichte von 50 lbs. pro Kubikfuß sollte die Schichttiefe das Dreifache der Öffnungsgröße nicht überschreiten. Die Einhaltung dieser Richtlinien stellt sicher, dass das Sieb effizient arbeitet und einen hohen Durchsatz sowie eine wirksame Materialtrennung gewährleistet.

Die Berechnung der theoretischen Wirbelschichttiefe muss zur Steuerung und Abschluss der Dimensionierung von Schwingförderern verwendet werden, wie auf einer anderen Seite von www.powderprocess.net erläutert.

2. Theoretische Berechnungsmethodik der Wirbelschichttiefe an Schwingförderern – SCHRITT FÜR SCHRITT

Wie berechnet man die Wirbelschichttiefe am Austragsende (DBD) eines Schwingförderers?

Die Wirbelschichttiefe am Austragsende eines Schwingförderers kann mit folgender Formel berechnet werden:

DBD = (O · C) / (5 · T · W)

Dabei gilt:

• DBD = Wirbelschichttiefe am Austragsende (in Zoll)
• O = Überkornanteil in STPH
• C = Kubikfuß pro Tonne Material
• 5 = Konstante
• T = Fördergeschwindigkeit (Fuß pro Minute, fpm)
• W = Breite der Siebfläche (Fuß)

Schritt 1: Definition der Eigenschaften des Aufgabeguts

Zunächst ist es wichtig, die Eigenschaften des Aufgabeguts zu analysieren, insbesondere:

- Die Korngrößenverteilung und insbesondere der Prozentsatz des Aufgabeguts, der größer als die betrachtete Sieböffnung ist (ermöglicht die Berechnung von O)

- Die Schüttdichte ρ des Aufgabeguts (lb/ft³) → ermöglicht die Berechnung von C (ft³/t).

Beispiel: 100 lb/ft³ = 1/100 ft³/lb = (1/100/0,454) ft³/kg = 0,022 ft³/kg = 22 ft³/t

Schritt 2: Festlegung der Fördergeschwindigkeit T auf dem Schwingförderer

Die Fördergeschwindigkeit hängt von der Neigung des Schwingförderers ab. Typische Werte sind:

• 75 fpm für geneigte Siebe mit einer Neigung von 18° bis 20° und Materialflussrotation.
• 45 fpm für horizontale Siebe

Schritt 3: Bestimmung oder Annahme einer Siebbreite

Falls die Berechnung für ein bestehendes Sieb durchgeführt wird, ist W bekannt und entspricht einfach der Breite des vorhandenen Siebs. Wird die Berechnung während der Auslegung durchgeführt, muss die Breite angenommen werden, z. B. durch Bezugnahme auf einen Herstellerkatalog, um die verfügbaren Standardgrößen zu ermitteln.

Schritt 4: Berechnung der Wirbelschichttiefe am Austragsende

DBD = (O · C) / (5 · T · W)

Beispiel :

• Die Sieböffnung beträgt 1 Zoll.
• Das Siebdeck wird mit 300 STPH Material beschickt, wobei 15 % Überkorn vorliegen: O = 300 · 0,15 = 45 STPH
• Die Schüttdichte beträgt 100 lb/ft³, woraus sich C = 22 ft³/t ergibt (siehe oben)
• Das Sieb ist geneigt: T = 75 fpm
• Die Breite wird mit 6 ft angenommen
• DBD = (45 · 22) / (5 · 75 · 6) = 0,44 Zoll

Schritt 5: Überprüfung der Wirbelschichttiefe

VSMA gibt folgende Faustregel an:

• Für Materialien mit einer Dichte von ~100 lb/ft³ sollte DBD < 4 × Sieböffnungsgröße betragen (im obigen Beispiel: 0,44 Zoll < 4 × 1 Zoll, also in Ordnung).
• Für Materialien mit einer Dichte von ~50 lb/ft³ sollte DBD < 3 × Sieböffnungsgröße betragen.

3. Excel-Rechner für die theoretische Wirbelschichttiefe an Schwingförderern

Welche sind die wichtigsten Prozessparameter, die berücksichtigt werden müssen?

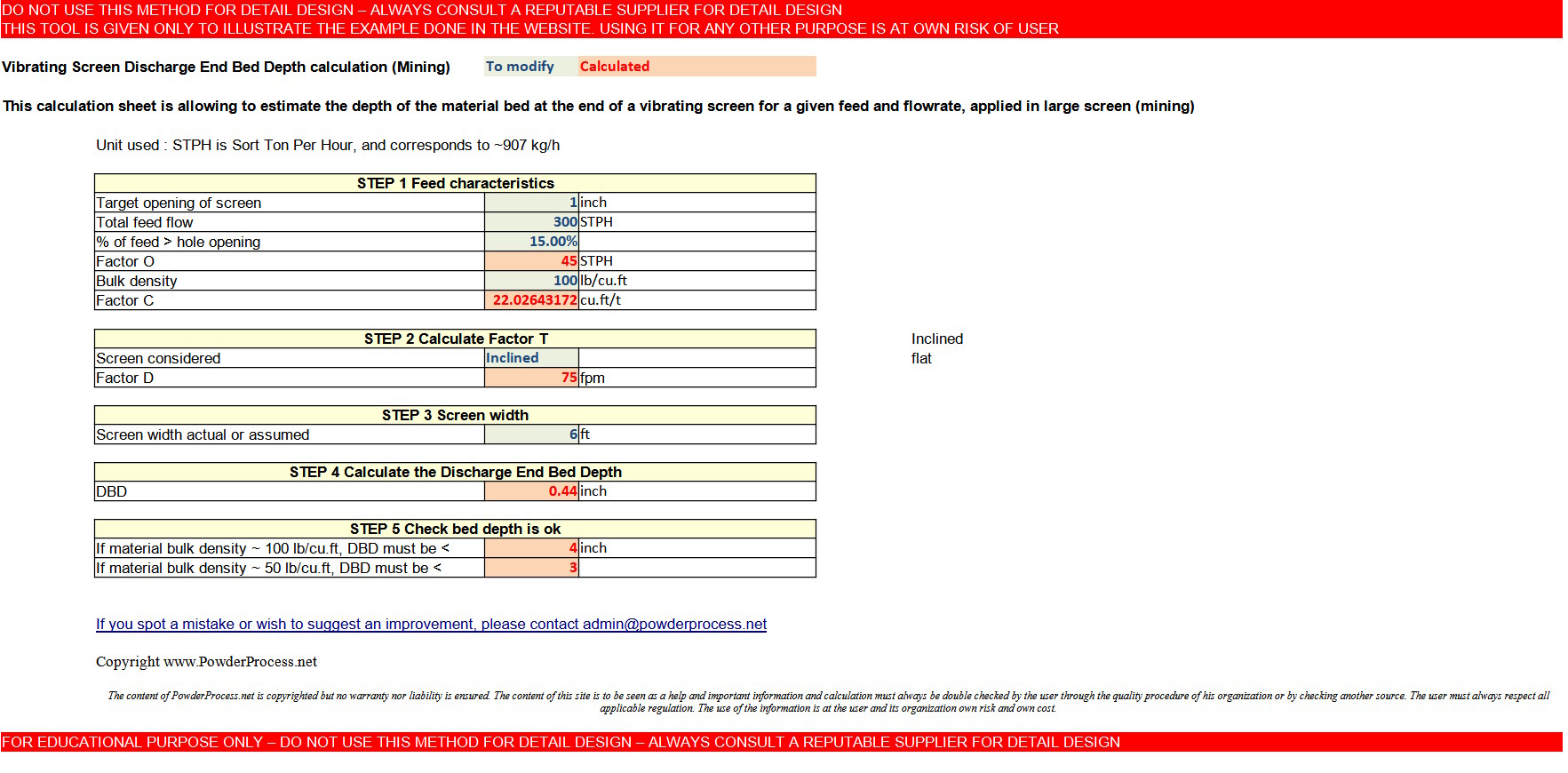

Greifen Sie hier auf das kostenlose Excel-Berechnungstool für die theoretische Wirbelschichttiefe an Schwingförderern zu: Zugang zum Tool

Hinweis: Dieser Rechner dient der Veranschaulichung der auf dieser Webseite beschriebenen Konzepte und ist nicht für detaillierte Auslegungen vorgesehen. Es handelt sich nicht um ein kommerzielles Produkt, und es wird keine Garantie für die Ergebnisse übernommen. Bitte konsultieren Sie für detaillierte Auslegungen einen anerkannten Fachplaner.

---

Quellen

VSMA
