Lineare Waagen: Konstruktionsleitfaden

1. Einführung

Die Bedeutung des Wiegens

Abfüllmaschinen werden eingesetzt, um eine sehr präzise Materialmenge abzufüllen und zu verpacken, die anschließend verkauft wird. Eine möglichst genaue Gewichtsbestimmung ist für das Unternehmen von entscheidender Bedeutung, da sie dazu beiträgt, die Produktion rentabel zu gestalten (Vermeidung von Überfüllung und "kostenlosem" Verkauf), die Produktleistung gemäß den Verbrauchererwartungen zu gewährleisten (z. B. müssen Instantgetränke die richtige Pulvermenge für eine gute Rekonstitution enthalten) und die Einhaltung der gesetzlichen Vorgaben sicherzustellen (nicht weniger verkaufen, als angegeben).

Einige Abfüllmaschinen sind mit einem eigenen Dosiersystem ausgestattet, z. B. einer Förderschnecke (oder mehreren Schnecken), die eine definierte Materialmenge volumetrisch abfüllt. Andere Maschinen verfügen nicht direkt über ein solches Dosiersystem, sodass diese Funktion vor der Abfüllung durchgeführt werden muss, um sicherzustellen, dass die Abfüllmaschine die richtige Menge erhält.

Eine Möglichkeit besteht darin, ein Waagensystem zu verwenden, das das abzufüllende Material wiegt und es dann an die Abfüllmaschine abgibt. Eine relativ einfache und kostengünstige, aber dennoch effiziente Lösung ist die Verwendung einer linearen Waage. Dieser technische Artikel erklärt, was eine lineare Waage ist und wie sie funktioniert.

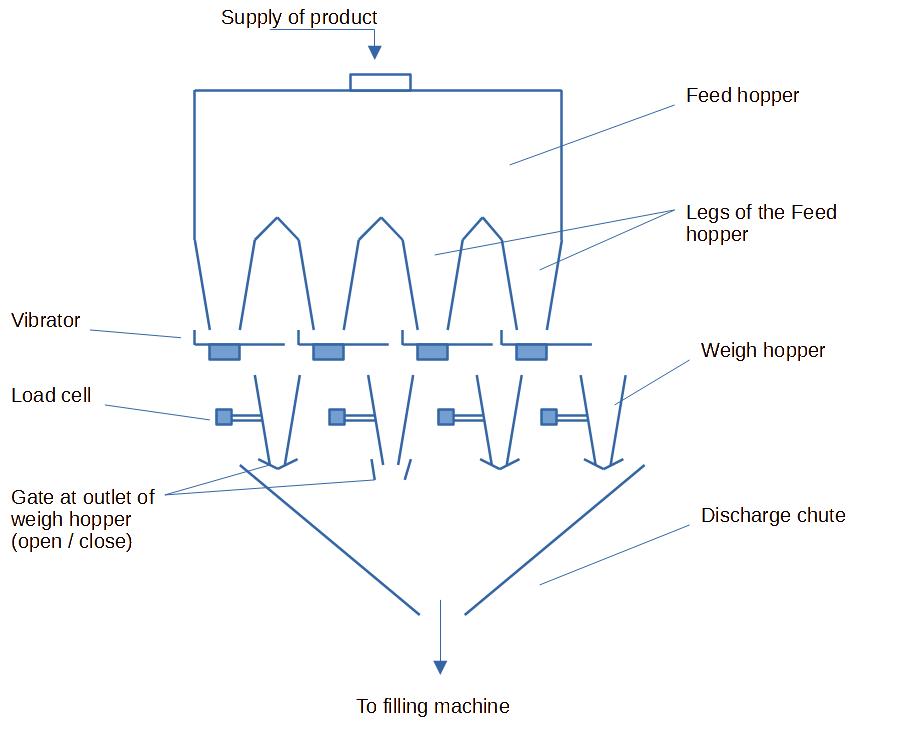

2. Komponenten linearer Waagen

Lineare Waagen sind darauf ausgelegt, schnell eine präzise Materialmenge (typischerweise ein Schüttgut mit relativ großer Partikelgröße, das nicht staubig ist) zu wiegen. Die gewogene Menge kann dann an eine Abfüllmaschine abgegeben werden, die sich in der Regel unter der Waage befindet, um das Material zu verpacken.

Ein allgemeines Design hat sich bei den Herstellern weitestgehend durchgesetzt, obwohl einige Details und Optionen je nach Anbieter variieren können.

Lineare Waagen bestehen aus folgenden Komponenten:

• Einem Zuführtrichter

• Einem Linearschwinger

• Einem Wiegetrichter

• Einem Austragschacht

2.1 Zuführtrichter

Die Waage ist mit einem Trichter ausgestattet, der eine bestimmte Menge des zu dosierenden Materials puffert. Der Trichter muss regelmäßig aus dem vorgelagerten Prozess nachgefüllt werden, um einen annähernd konstanten Materialstand aufrechtzuerhalten.

Der Trichter kann ein einzelnes Bein aufweisen, wenn die lineare Waage nur eine Spur hat. Der Trichter kann jedoch auch mehrere Beine haben, wenn die lineare Waage mehrere Spuren aufweist.

2.2 Anzahl der Spuren

Eine lineare Waage kann mehrere Spuren aufweisen; typisch sind 1 bis 4 Spuren. Es sind mehr Wiegespuren erforderlich, wenn die Waage ihre Kapazität erhöhen muss (häufigeres Wiegen).

2.3 Linearschwinger

Linearschwinger befinden sich unter jedem Bein des Zuführtrichters und sind für die kontrollierte Dosierung des Materials in die einzelnen Zuführtrichter verantwortlich. Diese Schwinger nutzen fortschrittliche Schwingungstechnik, um den Materialfluss zu regulieren und so Konsistenz und Genauigkeit zu gewährleisten. Die präzise Koordination der Linearschwinger trägt zur Effektivität der linearen Waage bei, um die gewünschten Zielgewichte zu erreichen.

2.4 Wiegetrichter

Wiegetrichter sind mit Wägezellen ausgestattet, die eine genaue und Echtzeit-Gewichtsmessung des enthaltenen Materials ermöglichen. Das Steuersystem der linearen Waage passt die Schwingung und den Verschluss des Zuführbehälters an, um das gewünschte Zielgewicht in jedem Wiegetrichter zu erreichen. Im Gegensatz zu Kombiwaagen entspricht das Zielgewicht in jedem Trichter dem Füllgewicht.

2.5 Austragschacht

Der Austragschacht dient als Leitung für das Material, nachdem es in den Wiegetrichtern präzise gewogen wurde. Dieser kontrollierte Austrag gewährleistet einen präzisen Materialtransfer zu den nachgelagerten Prozessen.

3. Funktionsprinzip einer linearen Waage

Die Waage muss mit Material aus einem vorgelagerten Prozess versorgt werden, typischerweise ein Trichter, der mit einem Förderer wie einer Förderschnecke oder einem Schwingförderer ausgestattet ist. Der Förderer gibt Material in den Zuführtrichter der linearen Waage ab, das zu dosierende Produkt erreicht dann den Fluss im Trichter und gelangt zu einem der Auslässe des Trichters. Der Trichter kann typischerweise mit 1 bis 4 Beinen ausgestattet sein.

Es ist entscheidend, den Füllstand des Trichters hoch und konstant zu halten, da dies eine gleichmäßige Beschickung aller Beine ermöglicht. Dies wiederum sorgt für eine gleichmäßige und kontinuierliche Materialzufuhr zu den Linearschwingern.

Das zu dosierende Material fällt von jedem Förderer in einen Wiegetrichter, der auf Wägezellen steht. Das Steuersystem der linearen Waage passt die Schwingung an, um das gewünschte Zielgewicht im Wiegetrichter zu erreichen.

Bei einer linearen Waage entspricht die in jedem Wiegetrichter gewogene Menge dem Ziel-Füllgewicht. Nur ein Wiegetrichter wird entleert, um das Material zu verpacken. Dies ist ein grundlegender Unterschied zu einer Kombiwaage, bei der mehrere Trichter gemeinsam entleert werden, um das Zielgewicht zu erreichen.

4. Dimensionierung einer neuen linearen Waage

Die Dimensionierung einer neuen linearen Waage hängt von folgenden Faktoren ab:

• Das zu dosierende Produkt: Fließfähigkeit, Klebrigkeit, Schüttdichte
• Die Menge des zu dosierenden Materials
• Die Geschwindigkeit der Abfüllmaschine
• Die zu erreichende Genauigkeit

4.1 Zu dosierendes Produkt

Es ist sehr wichtig, das zu dosierende Produkt zu verstehen: Ist es relativ fein (wenn es zu fein und staubig ist, sind offene Systeme wie lineare Waagen möglicherweise nicht die richtige Wahl) oder eher körnig, was für lineare Waagen günstiger ist? Ist es klebrig oder ölig? In diesem Fall sind spezielle Oberflächenbehandlungen wie genoppte Flächen erforderlich. Solche Eigenschaften können auch die Form der Zuführ- und Wiegetrichter beeinflussen, um die Reinigungsfähigkeit zu verbessern. Wie hoch ist die Schüttdichte, die die Größe der Behälter bestimmt, um genug Platz für das Erreichen des Zielgewichts zu haben?

4.2 Zu dosierende Materialmenge

Die zu dosierende Menge hängt von der Abfüllmaschine ab, die sich stromabwärts der linearen Waage befindet. Es ist wichtig, den Füllgewichtsbereich sowie den entsprechenden Bereich der Schüttdichte der zu füllenden Produkte zu definieren.

4.3 Geschwindigkeit der Abfüllmaschine

Die lineare Waage muss in der Lage sein, Produkt zu liefern, sobald ein Beutel, Sachet, Stick usw. an der Abfüllmaschine bereit ist. Maschinen, die kleine Verpackungsgewichte verarbeiten, können sehr schnell sein – bis zu 100 Packungen pro Minute. Die Waage muss daher entsprechend ausgelegt sein, z. B. mit mehreren Spuren, die parallel dosieren und so die Anzahl der Wägungen pro Minute erhöhen können. Eine lineare Waage kann typischerweise 10–12 Wägungen/Min./Spur durchführen. Bei bis zu 4 Spuren wird es schwierig, mehr als 50 Wägungen/Min. zu erreichen. Es ist jedoch möglich, z. B. 2 Zuführtrichter zu haben, die jeweils mit 4 Wägeeinheiten verbunden sind, wodurch die Kapazität erhöht werden kann. Dies ist jedoch für große zu wiegende Mengen aufgrund des Platzbedarfs kaum realisierbar.

4.4 Zu erreichende Genauigkeit

Die Genauigkeit kann nicht unabhängig von den oben genannten Konstruktionsparametern festgelegt werden. Tatsächlich führt eine Erhöhung der Geschwindigkeit wahrscheinlich zu einer geringeren Genauigkeit. Kleinere Gewichte führen ebenfalls zu einem größeren relativen Fehler. Auch die Produkteigenschaften beeinflussen die Genauigkeit stark, z. B. kann bei körnigen Produkten die Genauigkeit davon abhängen, ob am Ende der Dosierung ein Stück fällt oder nicht.

Zusätzlich zur Genauigkeit ist es wichtig, die Prozessfähigkeit der Maschine zu verstehen. Wenn der Lieferant z. B. 1,5 g angibt, bezieht sich dies auf 1 Sigma, 2 Sigma, 3 Sigma usw.? Dies muss mit dem Lieferanten geklärt werden.

5. Spezialausführungen linearer Waagen

Lieferanten können spezielle Konstruktionen anbieten, um sehr spezielle Anforderungen in Fabriken zu erfüllen.

5.1 Co-Dosierung, Mischen

Bisher sind wir davon ausgegangen, dass lineare Waagen nur ein Material auf einmal verarbeiten können. Das ist nicht zwingend richtig. Es ist tatsächlich möglich, die Waage mit 2 Produkten zu beschicken und für jede Zutat ein spezifisches Gewicht zu programmieren. Dazu ist es notwendig, 2 Zuführtrichter nebeneinander zu haben und jeden der Trichter mit einem anderen Material zu befüllen.

Die Trichter haben je nach zu erreichender Kapazität ein oder mehrere Beine. Das Steuersystem der Waage wartet, bis 2 Wiegetrichter bereit sind (je einer für jedes Produkt), und gibt dann die Zutaten gemeinsam ab, sodass die Verpackung 2 Komponenten enthalten kann.

Diese Lösung erfordert einen komplexeren vorgelagerten Prozess, da die Waage kontinuierlich aus verschiedenen Trichtern (je einer pro Zutat) beschickt werden muss. Je mehr Zutaten es gibt, desto größer muss die Waage sein, insbesondere wenn eine hohe Geschwindigkeit erreicht werden soll.

Dies kann eine Lösung sein, um eine vollständige Mischanlage zu vermeiden, wenn die Rezepte relativ einfach sind.

6. Fehlerbehebung bei linearen Waagen

Herausforderungen und Grenzen	Beschreibung
Materialeigenschaften	Schwankungen in Partikelgröße oder Dichte können die Wägegenauigkeit beeinträchtigen.
Systemkalibrierung	Regelmäßige Wartung und Neukalibrierung sind erforderlich, um Kalibrierungsdrift zu vermeiden.
Geschwindigkeit und Durchsatz	Hochgeschwindigkeitsproduktion kann die Genauigkeit beeinträchtigen und erfordert Anpassungen an den schnellen Materialfluss.
Materialanhaftung	Materialien mit hohen adhäsiven Eigenschaften können an den Oberflächen der Zuführtrichter haften bleiben und so die Dosiergenauigkeit beeinträchtigen.
Schwingungsprobleme	Eine präzise Vibrationskalibrierung ist entscheidend, um Schwankungen im Materialfluss und Dosierungenauigkeiten zu vermeiden.
Wartungsanforderungen	Mechanische Komponenten können Verschleißerscheinungen aufweisen, was regelmäßige Wartung erforderlich macht.
Integrationsherausforderungen	Die Gewährleistung der Kompatibilität mit vor- und nachgelagerten Prozessen ist für die Effizienz des Systems von entscheidender Bedeutung.
Komplexe Steuerungssysteme	Die Programmierkomplexität kann während der Inbetriebnahme Herausforderungen darstellen, die geschultes Personal erfordern.
Umweltfaktoren	Temperatur- und Feuchtigkeitsschwankungen können die Leistung empfindlicher Komponenten beeinträchtigen.
Materialkreuzkontamination	Eine vollständige Entleerung der Wiegebehälter ist entscheidend, um Kreuzkontamination zwischen Materialien zu verhindern.
Produktwechsel	Produktwechsel können Anpassungen und Neukalibrierungen erfordern, was zu Stillstandszeiten führt.
Begrenzt auf frei fließende Materialien	Lineare Waagen eignen sich besser für frei fließende Materialien; kohäsive oder nicht frei fließende Materialien stellen eine Herausforderung dar.

7. Kauf einer linearen Waage

7.1 Gebrauchte lineare Waagen

Beim Kauf einer gebrauchten linearen Waage sollten mehrere Faktoren berücksichtigt werden, um den richtigen Kauf zu gewährleisten. Hier sind einige wichtige Aspekte:

• Verwendung der Waage: Bestimmen Sie die spezifische Anwendung und die benötigten Funktionen. Prüfen Sie z. B., ob die Waage für das Wiegen großer Pakete in einem Verteilzentrum oder für andere spezifische Zwecke genutzt wird.

• Standort in der industriellen Umgebung: Berücksichtigen Sie, wo die Waage eingesetzt wird, um sicherzustellen, dass sie für diese Umgebung geeignet ist.

• Kapazität: Bewerten Sie das maximale Gewicht, das die Waage handhaben muss, um die passende Kapazität zu bestimmen.

• Genauigkeit: Beurteilen Sie den erforderlichen Genauigkeitsgrad für Ihre Prozesse und stellen Sie sicher, dass die gebrauchte Waage diese Anforderungen erfüllt.

• Marke und Preis: Dies sind wichtige Faktoren, die den Kauf gebrauchter Produkte beeinflussen. Berücksichtigen Sie den Ruf der Marke und den Preis der gebrauchten Kombinationswaage.

• Risiko: Bewerten Sie potenzielle Risiken im Zusammenhang mit dem Kauf gebrauchter Geräte, wie z. B. den Zustand der Ausrüstung und die Zuverlässigkeit des Verkäufers.

• Wartung und Support: Prüfen Sie die Verfügbarkeit von Wartungsdiensten und technischem Support für die spezifische gebrauchte Kombinationswaage, die Sie in Betracht ziehen.

Diese Faktoren helfen dabei, eine fundierte Entscheidung beim Kauf einer gebrauchten Kombinationswaage zu treffen und sicherzustellen, dass sie Ihren betrieblichen Anforderungen entspricht und einen Mehrwert für Ihre Investition bietet.
