Estaciones de Volcado de Sacos
Vaciado de sacos, descarga de sacos, volcado de bolsas
Síganos en Twitter
Pregunta, comentario? Contáctenos en admin@powderprocess.net
| Resumen de la sección | |||
|---|---|---|---|
| 1. Introducción | |||
| 2. Capacidad | |||
| 3. Diseño | |||
| 4. Puntos clave de diseño | |||
| 5. Seguridad | |||
| 6. Problemas comunes en estaciones de volcado de sacos | |||
Las estaciones de volcado de sacos, también denominadas estación de descarga de sacos, plataforma de vaciado o estaciones de volcado de bolsas son a menudo un paso de proceso indispensable para los fabricantes para abrir y descargar sacos de polvo dentro de un proceso. De hecho, muchos ingredientes aún se entregan en sacos de 25 y 50 kg en toda la industria:
- Cementos, morteros
- Granos, harinas
- Productos químicos
- Pélets de plástico
1. ¿Qué es una estación de volcado de sacos?
¿Cómo vaciar sacos de polvo en tolvas y otros equipos de proceso?

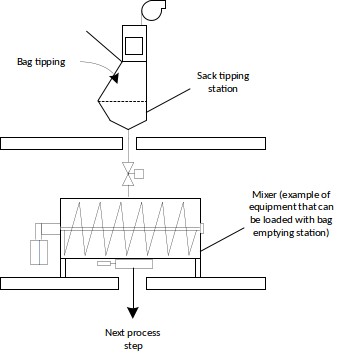

Las estaciones de descarga de sacos se utilizan para abrir y vaciar sacos de manera eficiente, lo que significa rápidamente y sin emisión de polvo, hacia equipos de procesamiento en seco. Estas estaciones son especialmente útiles para cargar tolvas, líneas de transporte o mezcladores. Se posicionan justo encima del equipo que deben alimentar, y el producto que fluye desde los sacos abiertos cae por gravedad hacia el siguiente equipo de proceso.
Aunque la función parece muy simple, existen muchos parámetros de diseño diferentes a considerar para lograr una estación de vaciado de sacos eficiente. Esta página detalla los aspectos clave de diseño que deben abordar los fabricantes y operadores de plantas.
2. Capacidad
¿Cuántos sacos se pueden vaciar por hora en una estación de volcado?
La capacidad (= número de sacos a volcar / h) dependerá en gran medida de las habilidades, fuerza y motivación de la mano de obra, ya que manipular y abrir sacos es una tarea particularmente exigente. También dependerá del entorno de la plataforma, especialmente si los sacos se proporcionan directamente al operario de manera ergonómica. Sin embargo, como regla general, se puede considerar que la capacidad por estación es de aproximadamente 2000 kg/h (lo que representa entre 1 y 2 sacos volcados por minuto).
Algunas estaciones tienen 2 tapas, lo que permite que 2 operarios vuelquen simultáneamente y, por lo tanto, aumenten el rendimiento de volcado a aproximadamente 4000 kg/h.
Recientemente han aparecido en el mercado estaciones de volcado de sacos semiautomáticas. Los sacos se dejan caer y se abren automáticamente gracias a cuchillas en la estación de volcado, y el operario solo debe sacudir y retirar el saco vacío. También se encuentran en desarrollo estaciones completamente automáticas.
Top 5 Más Populares
1. Guía de diseño de transporte neumático
2. Mezcladoras de cinta helicoidal
3. Mezcla de polvos
4. Guía de diseño de tolvas
5. Medición del grado de mezcla
--------------
--------------
Top 5 Nuevos
1. Mezcla en Seco Continua
2. Velocidad de mezcla
3. Optimización del tiempo de ciclo del mezclador
4. Comparación de mezcla por lote / continua
5. Ahorro de energía
3. Diseño
Los siguientes aspectos deben tenerse en cuenta al diseñar una estación de volcado de sacos.
Higiene / riesgos del producto
Los sacos deben abrirse mientras la estación está expuesta al entorno; por lo tanto, los riesgos asociados con el producto deben evaluarse y proporcionarse al operario el equipo de protección necesario cuando sea requerido (mascarilla antipolvo, etc.). Para productos muy peligrosos, es recomendable utilizar cajas de guantes, que son un tipo específico de estación de descarga donde el operario puede manipular y abrir el saco sin estar en contacto con el producto, garantizando que la estación asegure un confinamiento total.
Asociado a este riesgo, la estación de alimentación de sacos debe estar equipada con un sistema de aspiración que evite que el polvo salga de la estación. El sistema de aspiración consta de Filtros
y un ventilador. El ventilador debe dimensionarse según la apertura de la estación para proporcionar una potencia de succión suficiente, es decir, una velocidad de aire adecuada en la apertura de la estación de volcado. Cabe señalar que no se recomienda tener filtros (aunque podría parecer económico para varias estaciones), sino más bien tener Filtros
montados en la parte superior de la estación para que el polvo pueda caer directamente sobre el producto, en lugar de recolectarse en otro lugar y posiblemente desperdiciarse.
Ergonomía
La estación debe diseñarse para garantizar que el operario tenga una posición lo más cómoda posible al vaciar los sacos. Esto está relacionado con la altura de la estación, que debe ser de aproximadamente 900 mm, y el tamaño del soporte o mesa que el operario puede usar para colocar el saco antes de abrirlo, que debe ser lo suficientemente largo y ancho. Puede ser necesario que el operario esté sobre una plataforma para que la mesa de volcado no esté demasiado alta, aunque esto puede implicar riesgos de seguridad (escaleras para subir a la plataforma, etc.).
Cuerpos extraños
Dado que la estación está abierta durante el volcado, presenta un riesgo aumentado de entrada de cuerpos extraños en el proceso. La estación debe estar equipada con los siguientes dispositivos para evitar la entrada de cuerpos extraños, tanto del entorno como de los materiales:
- Rejilla: evita que cuerpos extraños grandes, como sacos o cuchillos, caigan en la estación; también ayuda al operario a sostener el saco durante el volcado y evita que el saco golpee un equipo de proceso ubicado debajo (por ejemplo, unTamiz Vibrante )
- Tamiz (puede ser vibrante)
- Imanes
Propiedades del producto
La fluidez del producto a descargar es un parámetro clave que determinará el diseño de la parte "inferior" de la estación de volcado, es decir, la tolva de almacenamiento intermedio, si es necesaria. Es de crucial importancia que el producto fluya fácilmente fuera de la estación de descarga para garantizar la capacidad de la línea, asegurando al mismo tiempo que el 100 % del material se descargue de la estación de volcado, evitando así pérdidas.
Debe realizarse un análisis reológico del polvo a descargar. Si el producto es muy fluido, no se requerirá ayuda específica. Si hay problemas, la tolva de la estación de descarga debe diseñarse en consecuencia, con paredes inclinadas y, posiblemente, vibradores o cojines fluidizantes. Un golpeador puede ser útil para vaciar la estación al final de un turno, por ejemplo.
Retirada de sacos vacíos
Una vez vaciados, los sacos pueden ser una fuente de polvo. Debe colocarse un recolector de sacos en el lateral de la estación para evitar que el polvo se disperse alrededor de la estación o al retirar los sacos vacíos. Algunos fabricantes también pueden proponer un compactador de sacos para reducir el volumen de los residuos.
Estaciones de vaciado manual o automático de sacos
Recientemente, los fabricantes han desarrollado nuevas estaciones de volcado de sacos que son semiautomáticas o automáticas, con el objetivo principal de aumentar el rendimiento del proceso de vaciado de sacos.
| Tipo de estación |
Características |
| Estaciones de Volcado Manual de Sacos |
|
| Estaciones de Volcado Semiautomáticas de Sacos |
|
| Estaciones de Volcado Totalmente Automáticas de Sacos |
|
4. Puntos importantes de diseño

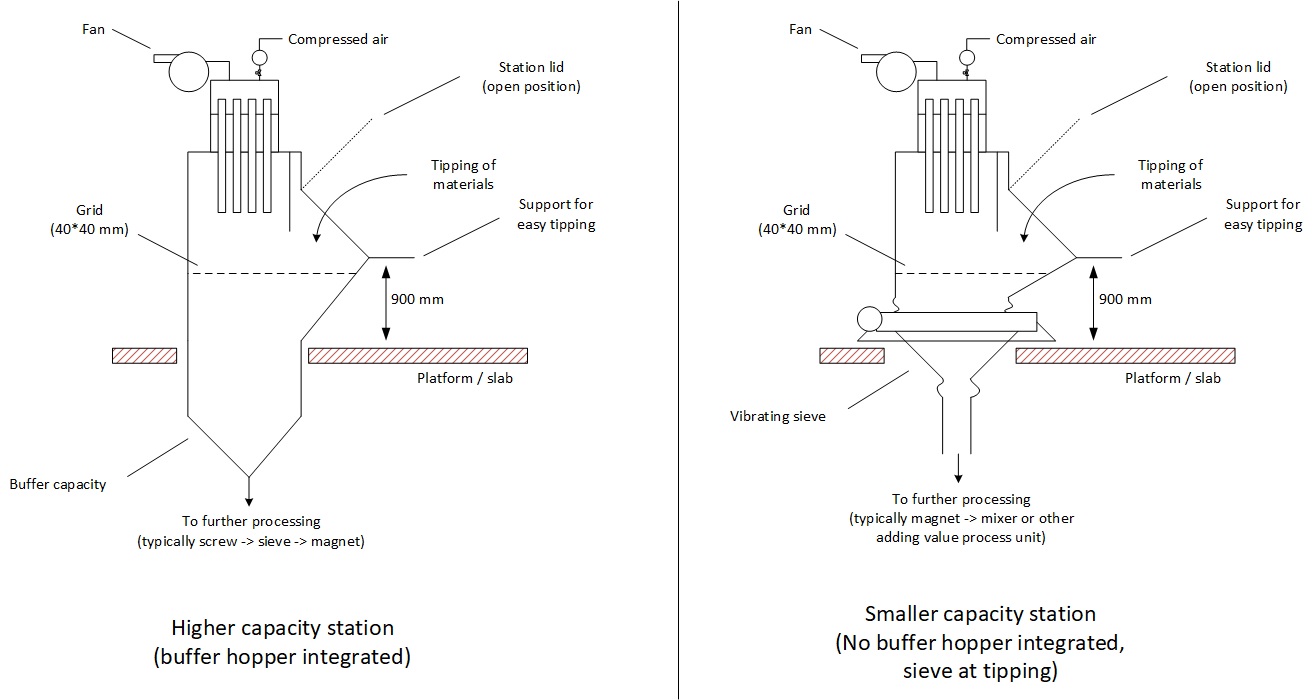

Figura 2: Diseño típico de Estaciones de Volcado de Sacos
Al revisar el diseño de una estación de vaciado manual de sacos, los siguientes puntos merecen especial atención:
Tabla 2: Puntos clave de diseño de una Estación de Volcado de Sacos/Bolsas
| Punto de diseño | Recomendación |
|---|---|
| Acceso a la estación de sacos | El acceso a la estación de sacos debe realizarse sin necesidad de una plataforma para evitar riesgos de seguridad laboral. |
| Altura de la estación | La estación debe estar a aproximadamente 900 mm del suelo para permitir una manipulación cómoda del saco. |
| Entrega de sacos | Los sacos deben entregarse mediante una cinta transportadora directamente a la altura de volcado para reducir el esfuerzo del operario y maximizar la productividad. Además, el suministro de sacos debe estar diseñado de manera que el operario no necesite girarse para agarrarlos y volcarlos. Una alternativa es contar con un elevador de palés si los sacos no se entregan mediante cinta transportadora. |
| Aspiración de polvo | Un filtro, equipado con un ventilador de succión, debe instalarse en la parte superior de la estación de alimentación de sacos para capturar el polvo durante el volcado. |
| Cuerpos extraños | Las estaciones compactas pueden integrar una Criba Vibrante. Todas las estaciones deben incluir una rejilla. La herramienta de corte debe estar sujeta con una cadena para evitar que caiga en la estación. |
| Comprender el impacto del proceso aguas abajo | La capacidad y el diseño no serán los mismos si la estación está equipada con un depósito amortiguador (*buffer hopper*). Gracias a este depósito, la capacidad de volcado puede ser mayor, ya que solo hay una rejilla por la que pasar, pero el *buffer* debe diseñarse para garantizar un buen flujo de salida de la estación. Desde el depósito amortiguador, el producto suele alimentarse a una etapa de verificación (criba, Imán
) antes de transferirse al procesamiento aguas abajo. |
5. Seguridad
Dado que la estación está abierta, deben considerarse los riesgos asociados a equipos rotativos que puedan estar presentes debajo. Dicho equipo debe mantenerse alejado del operario, o la rejilla de la estación debe, en cualquier caso, impedir el acceso del operario.
Riesgo: ATEX
Al igual que cualquier equipo que procese polvo, el riesgo ATEX debe considerarse al diseñar y seleccionar una estación de vaciado de sacos. La primera condición es evitar emisiones de polvo, lo que significa que la plataforma de volcado debe estar equipada con un sistema de aspiración. Todo el equipo en la estación y sus alrededores debe clasificarse según la evaluación de zonificación ATEX.
6. Problemas comunes en estaciones de volcado de sacos
Las estaciones de volcado de sacos suelen ser equipos fiables; sin embargo, ciertos problemas pueden requerir correcciones:
Tabla 3: Problemas comunes en estaciones de vaciado de sacos
| Problema | Recomendación |
|---|---|
| Derrame de producto durante el volcado | Revisar el tamaño de la mesa de soporte y la posición de la rejilla para sostener el saco durante el corte. |
| Emisión de polvo durante el volcado | Revisar la potencia del ventilador que proporciona la aspiración de polvo. Asegurarse de que los filtros estén limpios. Preferir filtros y ventiladores montados en la parte superior frente a sistemas de aspiración centralizados y remotos. |
| Mal flujo del producto desde la tolva de volcado | Verificar la inclinación de la tolva; añadir ayudas de descarga para favorecer el flujo. |
| Mal flujo del producto a través del tamiz | Revisar la intensidad de la vibración. Ajustar el tamaño de malla. Ajustar la alimentación a la criba. |
7. Proveedores de estaciones de volcado de sacos
Existen numerosos proveedores de estaciones de vaciado de sacos. Sin embargo, el usuario debe ser cuidadoso al revisar el diseño y verificar los criterios mencionados anteriormente para seleccionar al mejor proveedor.
Algunas estaciones de volcado de sacos también pueden estar disponibles de segunda mano en el mercado. Puede ser una buena opción para los fabricantes, pero se requiere una evaluación experta para determinar si la propuesta de segunda mano cumple con las necesidades en términos de ergonomía, higiene y posibilidad de implementación en el entorno de proceso del cliente.
