Máquinas de llenado que forman tubos: descripción general

1. Introducción

¿Qué es un tubo formador de película?

La ^ª parte del proceso de llenado en una máquina de formado, llenado y sellado vertical (VFFS) consiste en desenrollar la película, tensarla y alinearla. Sin embargo, al final de este proceso, la película sigue siendo plana. Es necesario, por tanto, plegar la película de manera que pueda adoptar la forma del envase final, ser llenada y sellada correctamente. Esta es la función del **tubo formador**: convertir la película en una forma tubular.

El tubo formador está compuesto, en realidad, por 2 partes: un **hombro de formado** de forma específica que permite cambiar la dirección de la película y convertirla en una forma de túnel, y un **tubo** que permitirá ajustar la forma adoptada por la película y realizar operaciones como el sellado vertical.

2. Formado de película

2.1 Componentes del formado de película

La sección de formado está compuesta por los siguientes elementos:

• Hombro de formado (o collar de formado)
• Tubo formador

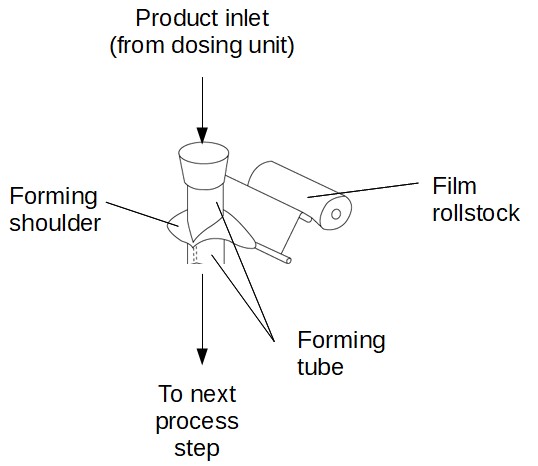

Figura 1: Componentes de una sección de formado de película (conjunto de formado)

2.2 Principio de funcionamiento del formado de película

PASO 1: Conversión de la película mediante el collar de formado

Los collares de formado tienen formas muy específicas. Permiten convertir la forma del envase de plana a tubular.

PASO 2: Formado de la bolsa en el tubo formador

Una vez que la forma de la película ha sido modificada radicalmente gracias al collar de formado, la película rodea el tubo formador. Ambos lados de la banda de película deben solaparse después del formado para que pueda realizarse un sellado que cierre la bolsa lateralmente. El tamaño del sellado y su forma pueden controlarse mediante una placa de formado situada justo antes de crear el 1.er sellado de la bolsa.

La película formada se transfiere luego a las siguientes etapas del proceso, como el sellado (primero, la base de la bolsa) y el llenado con material.
