Tubes de formage pour machines de remplissage : aperçu général
Qu’est-ce qu’un tube de formage de film ?
Comment fonctionne un tube de formage de film ?
Question ou remarque ? Merci de nous contacter à l’adresse admin@powderprocess.net
| Résumé de la section |
|---|
| 1. Introduction :
qu’est-ce que le formage de film ? |
| 2. Formage de film |
1. Introduction
Qu’est-ce qu’un tube de formage de film ?
La 1re partie du processus de remplissage pour une machine verticale de formage-remplissage-scellement (VFFS) consiste à dérouler le film, le tendre et l’aligner. Cependant, à la fin de ce processus, le film est encore plat. Il est donc nécessaire de plier le film de manière à ce qu’il puisse prendre la forme de l’emballage final, être rempli et scellé correctement. C’est la fonction du tube de formage de convertir le film en une forme tubulaire.
Le tube de formage est en réalité composé de 2 parties : un épaulement de forme spécifique qui permet de changer la direction du film et de le transformer en une forme de tunnel, et un tube qui permettra d’ajuster la forme prise par le film et d’effectuer des opérations telles que le scellement vertical.
2. Formage de film
2.1 Composants du formage de film
La section de formage est composée des éléments suivants :
- Épaulement de formage (ou collerette de formage)
- Tube de formage

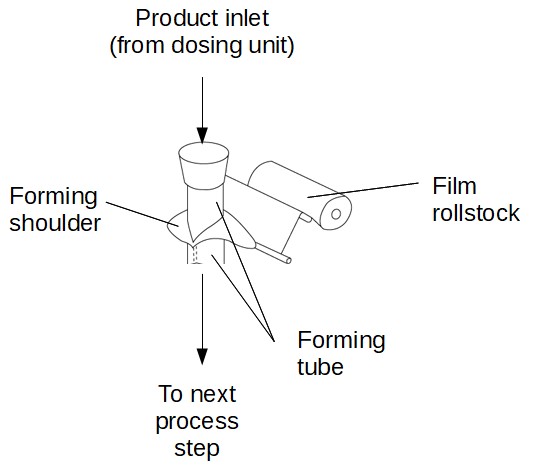

Figure 1 : Composants d’une section de
formage de film (ensemble de formage)
Top
5 des plus populaires
1.
Guide de conception du transport pneumatique
2. Mélangeurs à ruban
3. Mélange des poudres
4. Guide de conception des trémies
5. Mesure du degré de
mélange
--------------
--------------
Top 5 des nouveaux articles
1. Mélange à sec en
continu
2. Vitesse de mélange
3. Optimisation du temps de
cycle du mélangeur
4.
Comparaison mélange par lot / mélange en continu
5. Économies d’énergie
2.2 Principe de fonctionnement du formage de film
ÉTAPE 1 : Conversion du film via la collerette de formage
Les collerettes de formage ont des formes très spécifiques. Elles permettent de convertir la forme de l’emballage d’une surface plane en une forme tubulaire.
ÉTAPE 2 : Formage de la poche sur le tube de formage
Une fois la forme du film radicalement modifiée grâce à la collerette de formage, le film entoure le tube de formage. Les deux bords de la bande de film doivent alors se chevaucher après formage, de sorte qu’un scellement puisse être réalisé pour fermer la poche sur le côté. La taille du scellement et sa forme peuvent être contrôlées grâce à une plaque de formage positionnée juste avant la création du 1er scellement de la poche.
Le film formé est ensuite transféré vers les étapes suivantes du processus, telles que le scellement (fond de la poche en premier) et le remplissage avec le produit.
