Équipements électriques adaptés aux zones à risque de poussières combustibles : certification et exigences
Risques associés aux équipements électriques en zones ATEX poussières
Question ou remarque ? Merci de nous contacter à l’adresse admin@powderprocess.net
| Résumé de la section |
|---|
| 1. Introduction |
| 2. Conception et certification des équipements |
Les équipements électriques utilisés dans des zones présentant un risque d’explosion de poussières doivent être conçus et certifiés selon les normes locales applicables, comme la norme ATEX ou IECEx. Cette page explique comment vérifier qu’un équipement électrique est adapté à une utilisation en présence de poussières combustibles selon la norme ATEX (Europe).
1. Introduction
Quels sont les risques liés aux équipements électriques en zones ATEX ?
Les équipements électriques sont indispensables au procédé ; ils incluent les moteurs, les instruments de mesure, les capteurs de charge, les armoires de commande, etc. Il arrive souvent que ces équipements doivent être installés dans une zone ATEX. Pour garantir la sécurité, ces équipements électriques doivent présenter une conception spécifique.
En cas de défaillance, les équipements électriques peuvent générer des étincelles au niveau des connexions qui, si elles entrent en contact avec un nuage de poussière, peuvent enflammer la poudre et provoquer une explosion. Certains équipements, comme les moteurs, peuvent également générer de la chaleur suffisante pour provoquer la combustion des poussières.
2. Conception et certification des équipements
Comment savoir si un équipement électrique est conforme pour une utilisation en zone ATEX (poussières) ?
Pour être utilisé dans une zone susceptible de présenter un nuage de poussière, l’équipement électrique doit être étanche aux poussières. Selon larésistance à la pénétration des poussières , il sera certifié pour la zone 20, 21 ou 22.
Typiquement, les équipements de classe IP5x (zone 22 pour les poussières non conductrices) et IP6x (zones 20 et 21, ainsi que zone 22 pour les poussières conductrices) seront utilisés dans ces zones. Ces normes doivent garantir l’absence d’infiltration de poussière dans les enceintes ou au niveau des passe-câbles. Connaître l’indice IP est nécessaire, mais insuffisant pour la qualification en zones ATEX : les équipements installés ou modifiés après 2003 DOIVENT porter le marquage Ex et doivent être conformes à la zone ATEX dans laquelle ils seront utilisés.
Figure 1 : le marquage ATEX
Une plaque signalétique type d’un équipement comportera les informations suivantes :

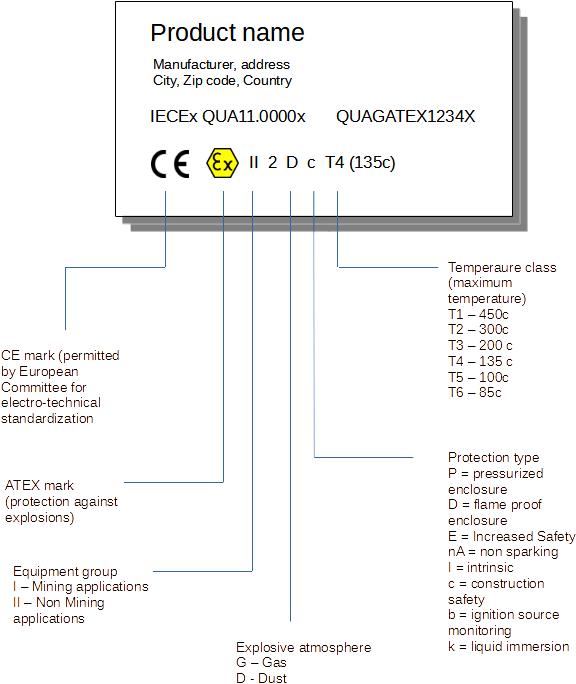

Figure 2 : comment lire une étiquette ATEX ?
Top 5 des plus populaires
1. Guide de conception du transport pneumatique
2. Mélangeurs à ruban
3. Mélange des poudres
4. Guide de conception des trémies
5. Mesure du degré de mélange
----------------
Top 5 des nouveautés
1. Mélange continu à sec
2. Vitesse de mélange
3. Optimisation du temps de cycle du mélangeur
4. Comparaison mélange par lot / mélange continu
5. Économies d’énergie
Les fournisseurs doivent également indiquer la température maximale de surface de l’équipement. Dans tous les cas, cette température maximale doit être inférieure à la TMI (Température Minimale d’Inflammation) et à la TIA (Température d’Auto-inflammation) de la poudre susceptible d’entrer en contact avec l’équipement électrique.
De nombreux paramètres doivent être pris en compte pour certifier un équipement, mais la logique de base de la protection contre les explosions de poussière repose sur deux principes : empêcher la pénétration de poussière dans l’équipement et s’assurer qu’il ne surchauffe pas à des niveaux dangereux.
La maintenance doit également être irréprochable pour conserver la conformité de l’équipement dans le temps.
Notez qu’il existe également d’autres types de protections ATEX applicables : pressurisation, sécurité intrinsèque ou composés moulés. Ces solutions relèvent d’applications plus spécialisées.
La définition des zones et les caractéristiques (indice de protection et température maximale) des équipements électriques à utiliser dans ces zones doivent être décrites dans l’analyse des risques ATEX , et les mesures à mettre en œuvre doivent y être expliquées. Les conclusions de l’analyse des risques doivent être appliquées par l’usine.
