Abfüllmaschinen: Folienformrohre – Übersicht

1. Einführung

Was ist ein Folienformrohr?

Der 1^. Teil des Abfüll- prozesses bei einer vertikalen Form-Füll-Verschließ-Maschine (VFFS) besteht darin, die Folie abzurollen, , sie zu spannen und auszurichten. Am Ende dieses Prozesses ist die Folie jedoch noch flach. Daher muss die Folie so gefaltet werden, dass sie die Form der endgültigen Verpackung annehmen kann, befüllt und ordnungsgemäß verschlossen werden kann. Hier kommt das **Folienformrohr** ins Spiel, das die Folie in eine schlauchförmige Form umwandelt.

Das Folienformrohr besteht tatsächlich aus 2 Teilen: einer speziell geformten **Schulter** (Formkragen), die es ermöglicht, die Richtung der Folie zu ändern und sie in eine Tunnelform umzuwandeln, und einem **Rohr**, das die von der Folie angenommene Form anpasst und Operationen wie vertikales Verschweißen ermöglicht.

2. Folienformung

2.1 Komponenten der Folienformung

Der Formabschnitt besteht aus folgenden Komponenten:

• Formschulter (oder Formkragen)
• Formrohr

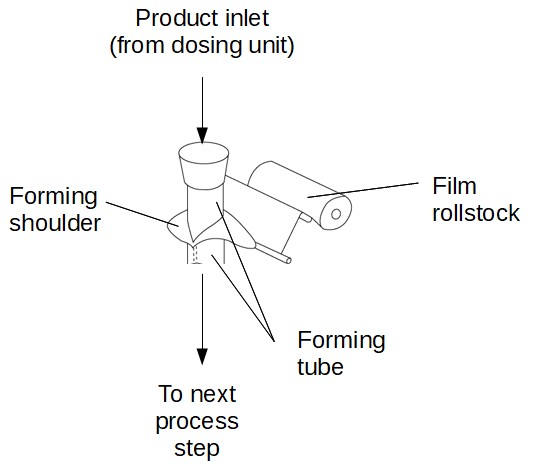

Abbildung 1: Komponenten eines Folienformabschnitts (Formset)

2.2 Funktionsprinzip der Folienformung

SCHRITT 1: Folienumformung durch den Formkragen

Formkragen haben sehr spezifische Formen. Sie ermöglichen die Umwandlung der Verpackungsform von flach zu einer schlauchartigen Form.

SCHRITT 2: Beutelformung am Formrohr

Sobald die Form der Folie durch den Formkragen grundlegend verändert wurde, umgibt die Folie das Formrohr. Beide Seiten der Folienbahn müssen sich nach der Formung überlappen, damit eine Naht erstellt werden kann, um den Beutel seitlich zu verschließen.Die Größe und Form der Naht können durch eine Formplatte gesteuert werden, die unmittelbar vor dem Erstellen der ersten Beutelnaht positioniert wird.

Die geformte Folie wird dann zu den nächsten Prozessschritten weitergeleitet, wie z. B. dem Verschweißen (zuerst der Beutelboden) und dem Befüllen mit Material.
