Beutelversiegelung (Abfüllanlagen): Überblick

1. Einführung

Was ist eine Beutel- oder Sackversiegelung?

Nach dem Formen eines Beutels in einer Abfüllanlage, dank des Formkragens und Formrohres, ist es notwendig, den Beutel zu versiegeln, damit er das Füllgut halten und schützen kann. Mindestens sind zwei Siegelungen erforderlich (einige Maschinen können Sachets füllen und eine dreiseitige Versiegelung durchführen).

Die Versiegelung erfolgt durch Siegelbacken oder -stäbe, die Druck und Wärme auf das Verpackungsmaterial ausüben, um es zu verschweißen.

2. Folienversiegelung

2.1 Siegelbacken

Es gibt mindestens zwei Sätze von Siegelbacken für Standardbeutel, Säcke oder Sticks:

• Der vertikale Siegelstab
• Die horizontalen Siegelstäbe

Der vertikale Siegelstab wird einmal pro Packung betätigt, um die seitliche Versiegelung des Beutels durchzuführen. Die horizontalen Backen werden dagegen zweimal pro Beutel betätigt: zur Herstellung der Bodensiegelung, die das Befüllen des Produkts ermöglicht, und zur Herstellung der Obersiegelung, um den Beutel vor dem Schneiden zu verschließen.

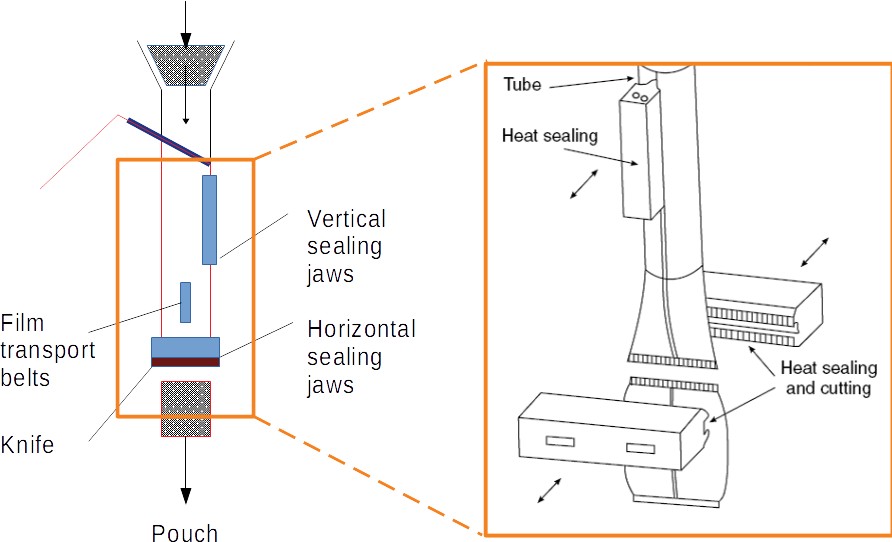

Abbildung 1: Folienversiegelung in einer Abfüllanlage

Was ist eine Siegelbacke?

Die Siegelstäbe sind elektrisch beheizt, wobei ihre Temperatur gemessen wird, um eine automatisierte Steuerung der Heizung zu ermöglichen. Zu beachten ist, dass einige Technologien tatsächlich Ultraschallvibrationen zur Herstellung der Siegelung verwenden.

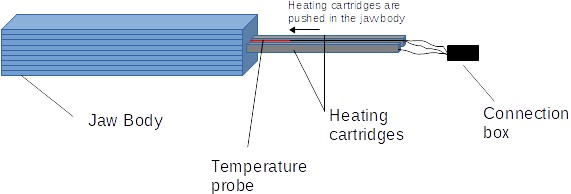

Abbildung 2: Komponenten eines Siegelstabs (Heizung)

2.2 Funktionsprinzip der Folienversiegelung

Wie funktionieren Siegelbacken?

SCHRITT 1: Vertikale Versiegelung

Sobald die Folie um das Formrohr gewickelt ist, überlappen sich die beiden Seiten der Folie. Dies ermöglicht das Verkleben, um die vertikale Versiegelung des Beutels zu erzeugen. Dies erfolgt durch einen Siegelstab, der in den meisten Fällen beheizt ist und gegen die überlappenden Folienseiten gedrückt wird. Zur Durchführung der Versiegelung wird die Folie angehalten, um das Andrücken des Siegelstabs zu ermöglichen. Bei kontinuierlichen Maschinen befindet sich der Siegelstab jedoch ständig in Position und versiegelt die Folie während der Bewegung.

SCHRITT 2: Horizontale Bodensiegelung

Nach der vertikalen Versiegelung wird als nächster Schritt der Boden der Packung versiegelt, damit das Produkt eingefüllt werden kann. Die Versiegelung erfolgt durch zwei Siegelstäbe, die gegeneinander gedrückt werden und die Folie zusammendrücken, um sie zu versiegeln. Diese beiden Stäbe werden auch manchmal als Siegelbacken bezeichnet. Die Stäbe sind ebenfalls beheizt und weisen auf ihrer Oberfläche eine Riffelung (Nuten) auf, um die Siegelwirkung zu verbessern. Die Siegelwirkung hängt von der Einstellung der Temperatur, der Siegeldauer und dem ausgeübten Druck ab. Der Druck kann mechanisch über Federn eingestellt werden.

SCHRITT 3: Horizontale Obersiegelung

Nach dem Befüllen muss die Packung verschlossen werden. Die Folie wird weiter nach unten gezogen, und die Siegelbacken werden erneut aktiviert, um den Beutel zu verschließen. Zu beachten ist, dass sich auf derselben Höhe wie die horizontalen Siegelstäbe auch Messer befinden, die aktiviert werden, um den Beutel zu schneiden und ihn nach Fertigstellung der Obersiegelung auf ein Förderband fallen zu lassen.
