Folieafwikkeling en foliespanning in poedervulsystemen: overzicht

1. Inleiding

Wat is een folieafwikkelaar?

Het verpakkingsmateriaal dat wordt gebruikt in bulkpoedervuloperaties met VFFS (Verticale Form-Fill-Seal) of HFFS (Horizontale Form-Fill-Seal) vulmachines wordt geleverd in rollen (of haspels), die meestal enkele honderden meters bevatten. Om dit folie te kunnen gebruiken, moet het worden afgewikkeld. Dit is de operatie die plaatsvindt in het folieafwikkelgedeelte (of afwikkelaar) van een vorm-, folie- en afsluitvulmachine (FFS).

Het afwikkelen heeft ook als functie om een juiste spanning van het folie te waarborgen, zodat het kan worden gebruikt om een goede zak te vormen. De foliespanning is zeer belangrijk: als de spanning te laag is, zal de vorm van de verpakking niet bevredigend zijn; als deze te hoog is, bestaat er risico op foliescheuring wanneer de verpakkingsmachine eraan trekt.

2. Folieafwikkeling

2.1 Componenten van folieafwikkeling

Een vulmachine bestaat uit de volgende secties:

• Folierol (voorraad)
• (Aangedreven afwikkeling)
• Foliespanning / danserrol
• (Bedrukking)

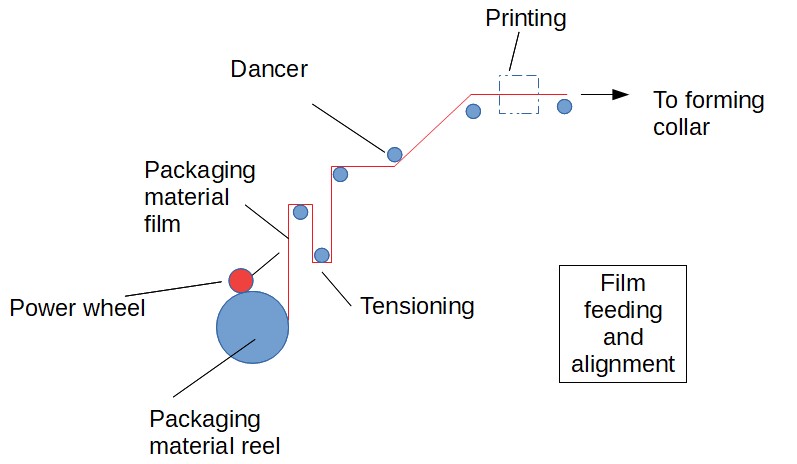

Figuur 1: Componenten van een folieafwikkelsectie van een bulkpoedervulmachine (vorm-vul-afsluit)

2.2 Werkingsprincipe van folieafwikkeling

STAP 1: Hantering van folierollen

Het verpakkingsmateriaal, geleverd in rollen (of haspels), moet eerst op een as aan de achterzijde van de machine worden gemonteerd. Dit maakt automatische rotatie mogelijk wanneer de machine het folie aantrekt voor gebruik.

In sommige verpakkingsmachines is het aantrekken van het folie onvoldoende en wordt een aangedreven wiel toegevoegd om de rotatie van de rol te ondersteunen, met name als deze zeer zwaar is.

STAP 2: Spanning aanbrengen

Het folie moet de juiste spanning hebben om verder in het proces te kunnen worden gebruikt. Hiervoor duwt een spanningsarm tegen het folie, terwijl de spanning verder wordt geregeld door dansrollen (rollers). De foliespanning is cruciaal voor een goede verpakking en optimale machineprestaties zonder stilstand.

STAP 3: Bedrukking

Een inkt- of laserdrukmachine kan worden toegevoegd zodra het folie goed gespannen is, bijvoorbeeld om een code op het verpakkingsmateriaal af te drukken.

2.3 Probleemoplossing bij folieafwikkeling

Het kan voorkomen dat de verpakkingsmachine niet goed functioneert, met frequente stilstanden als gevolg van een probleem met de folieafwikkeling. Hier volgt een lijst met veelvoorkomende problemen en mogelijke oplossingen:

Waargenomen probleem	Oorzaak en mogelijke actie
De haspel draait niet op de afwikkelaar	Te zwaar, vereist een aangedreven wiel Te veel wrijving Splice-tafel is geklemd Folieafwikkelrem staat te strak afgesteld
Foliespanning is niet correct bij uitgang van de afwikkeling	Spanningsrol en danserrol niet correct ingesteld Probleem met het verpakkingsmateriaal Folieafwikkelrem moet fijn worden afgesteld

3. Beste praktijken voor optimalisatie van de afwikkelaar

Een juiste installatie en kalibratie van afwikkelaars zijn essentieel voor optimale prestaties en betrouwbaarheid in vulmachine-operaties. Hier volgen enkele beste praktijken om in overweging te nemen:

• Correcte installatie: Zorg ervoor dat de afwikkelaar correct is geïnstalleerd volgens de specificaties van de fabrikant. Dit omvat het veilig monteren van de rolhouder of as, het uitlijnen met het voedingsmechanisme van de vulmachine en het controleren of alle verbindingen stevig en correct zijn bevestigd.

• Kalibratie van spanningregeling: Kalibratie van het spanningregelsysteem is cruciaal voor het handhaven van consistente spanningsniveaus in het verpakkingsmateriaal. Dit omvat het aanpassen van spanningsinstellingen op basis van het type en de eigenschappen van het gebruikte materiaal. Voer grondige tests uit om ervoor te zorgen dat de spanning uniform blijft tijdens het afwikkelproces.

• Regelmatig onderhoud: Voer een proactief onderhoudsschema voor de afwikkelaar uit om problemen te voorkomen en de levensduur te verlengen. Dit kan routinematige inspecties, reiniging van componenten, smering van bewegende delen en vervanging van versleten of beschadigde elementen omvatten. Het naleven van een onderhoudsregime kan het risico op onverwachte stilstand en kostbare reparaties verminderen.

• Bewaking en aanpassing: Gebruik bewakingsapparaten en sensoren die in de afwikkelaar zijn geïntegreerd om parameters zoals spanningsniveaus, materiaalsnelheid en afwijkingen van normale werking bij te houden. Stel protocollen op voor operators om deze metrieken regelmatig te controleren en eventuele afwijkingen of waarschuwingen onmiddellijk aan te pakken. Bied bovendien training aan operators over het maken van noodzakelijke aanpassingen om optimale prestaties te behouden.

• Materiaalhanteringsprocedures: Ontwikkel gestandaardiseerde procedures voor het hanteren en laden van verpakkingsmaterialen op de afwikkelaar. Zorg ervoor dat operators getraind zijn in het zorgvuldig hanteren van materialen om schade of besmetting te voorkomen. Juiste materiaalhanteringspraktijken kunnen afval minimaliseren, het risico op defecten verminderen en bijdragen aan de algehele efficiëntie.

• Documentatie en administratie: Houd gedetailleerde verslagen bij van onderhoudsactiviteiten, kalibratieaanpassingen en eventuele probleemoplossingen of reparaties die aan de afwikkelaar zijn uitgevoerd. Deze documentatie dient als waardevol referentiemateriaal voor het volgen van prestatietrends, het identificeren van terugkerende problemen en het informeren van toekomstige onderhoudstaken.

4. Problemen en oplossingen voor afwikkelbedrijf

Ondanks hun cruciale rol in vulmachine-operaties zijn afwikkelaars niet zonder uitdagingen. Het effectief aanpakken van deze uitdagingen vereist een grondig begrip van de onderliggende problemen en de implementatie van passende oplossingen. Hier volgen enkele veelvoorkomende uitdagingen bij afwikkelaars en strategieën om deze te overwinnen:

• Materiaalcompatibiliteit: Een van de belangrijkste uitdagingen bij afwikkelaars is het hanteren van een diverse reeks verpakkingsmaterialen, elk met unieke eigenschappen en kenmerken. Verschillende materialen kunnen variërende graden van elasticiteit, dikte en oppervlaktewrijving hebben, wat het afwikkelproces kan beïnvloeden. Om deze uitdaging te mitigeren, kunnen ingenieurs afwikkelaars implementeren met verstelbare spanningregelmechanismen en materiaalhanteringsfuncties die zijn afgestemd op specifieke materiaaltypen. Daarnaast kunnen materiaalcompatibiliteitstests en het optimaliseren van afwikkelinstellingen hierbij helpen om een vlotte en consistente materiaalvoeding te garanderen.

• Bewaking en onderhoud: Afwikkelaars vereisen regelmatige bewaking en onderhoud om problemen zoals materiaalblokkades, breuken of afwijkingen in spanning te voorkomen. Onvoldoende bewaking en onderhoudspraktijken kunnen echter leiden tot onverwachte stilstand en productievertragingen. Om deze uitdaging aan te pakken, moeten voedselproductiefaciliteiten uitgebreide onderhoudsschema's voor afwikkelaars opstellen, inclusief routinematige inspecties, reiniging en smering van componenten. Daarnaast kan het integreren van geavanceerde bewakingssystemen met realtime waarschuwingen vroege detectie van potentiële problemen mogelijk maken, zodat operators proactieve maatregelen kunnen nemen om verstoringen te voorkomen.

• Spanningregeling: Het handhaven van optimale spanningsniveaus in het verpakkingsmateriaal is essentieel voor uniformiteit en het voorkomen van problemen zoals rimpels, scheuren of verkeerde uitlijning. Het bereiken van consistente spanningregeling kan echter een uitdaging zijn, met name bij het werken met flexibele of rekbare materialen. Ingenieurs kunnen deze uitdaging aanpakken door afwikkelaars te implementeren die zijn uitgerust met geavanceerde spanningregelsystemen, zoals pneumatische of servo-aangedreven mechanismen, die in staat zijn tot nauwkeurige aanpassing en bewaking. Daarnaast kunnen regelmatige kalibratie van spanningsinstellingen en training van operators in juiste spanningregeltechnieken helpen om de prestaties van de afwikkelaar te optimaliseren.
