Elevadores de cangilones: visión general

Diseño, seguridad y aplicaciones de transportadores de cangilones

Síganos en Twitter
Pregunta, comentario: Contáctenos en admin@powderprocess.net

---

Resumen de la página
1. Definición de elevador de cangilones
2. Diseño de elevadores de cangilones
3. Aplicaciones de elevadores de cangilones
4. Fabricantes de elevadores de cangilones

---

1. Definición de elevador de cangilones

¿Qué es un elevador de cangilones?

Los elevadores de cangilones se utilizan principalmente para transporte vertical (elevación), aunque algunos fabricantes también ofrecen diseños que permiten cubrir tramos horizontales. En los elevadores de cangilones, los cangilones, que se llenan de material para transportarlo, están montados sobre una cinta, accionada por un motor. Los cangilones se cargan primero, viajan llenos (hacia arriba), se descargan automáticamente por basculación y luego regresan vacíos para volver a cargarse. Una de las ventajas de los elevadores de cangilones es que pueden transportar verticalmente distancias relativamente grandes sin degradar el polvo o el material granular manejado.

2. Diseño de elevadores de cangilones

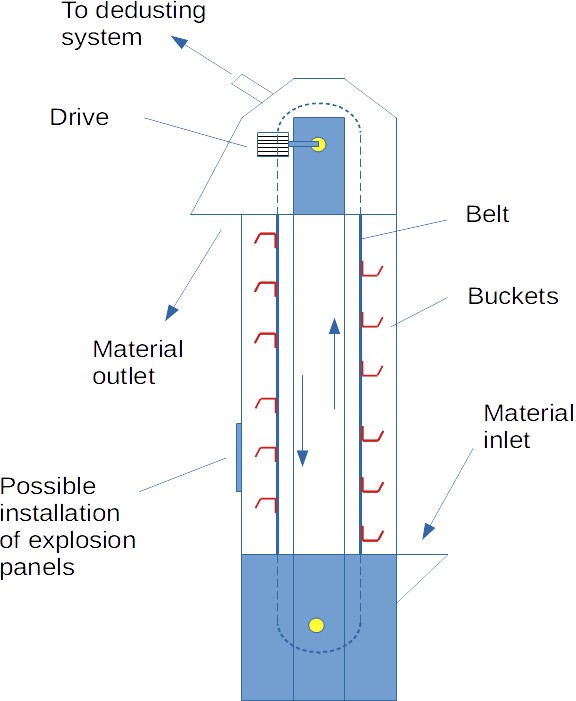

¿Cómo funciona un elevador de cangilones?

Los elevadores de cangilones se utilizan especialmente en industrias pesadas: minería, cementeras, centrales eléctricas o en la industria de granos. Permiten elevar materiales a gran capacidad que, de otro modo, no podrían transportarse.

Capacidad de los transportadores de cangilones

• Hasta 200 m³/h, dependiendo del tamaño y velocidad de los cangilones
• Algunos diseños muy grandes alcanzan hasta 1600 m³/h

Tamaño

• Cangilones de hasta 0,5 m de ancho

Distancia de transporte

• El transporte siempre es ascendente, hasta 50 m

Accionamiento

• Accionamientos por cadena o acoplamiento directo

Especificidades del diseño

• Los cangilones están montados sobre una cinta de goma o cadenas de transmisión. Cuando están llenos de producto, el sistema mantiene siempre los cangilones nivelados durante el ascenso o movimiento lateral para evitar que el producto se caiga. El cangilón solo se inclina al llegar a la tolva de descarga. Además, los cangilones están diseñados para solaparse y reducir el riesgo de derrame de producto.
• Algunos fabricantes incorporan pequeños orificios de ventilación en la base de los cangilones (también llamados "tazas") para facilitar la descarga, ya que el aire entra por dichos orificios y compensa el vacío generado por el movimiento del sólido a granel. Otros utilizan golpeadores para facilitar el flujo del producto fuera de los cangilones.
• El punto de recogida del producto, en la base del elevador, puede ser un área de acumulación, y parte del material puede caer de los cangilones durante el ascenso. Para facilitar la limpieza, la base del elevador suele montarse sobre un soporte, con una escotilla o válvula de compuerta en la parte inferior de la carcasa, permitiendo que el material acumulado se descargue por gravedad al suelo, donde se recoge en cubos o bolsas.
• Deben ubicarse escotillas a intervalos regulares en la carcasa del elevador de cangilones para permitir inspección, mantenimiento y limpieza. Las tapas pueden diseñarse para acceso rápido, pero debe garantizarse la seguridad con bloqueos que impidan el funcionamiento de la cinta mientras alguien inspecciona. También debe preverse el acceso a las tapas mediante escaleras o escalerillas.

Seguridad en elevadores de cangilones

Uno de los aspectos clave de seguridad en los elevadores de cangilones es gestionar los riesgos de explosión de polvo. Desde hace varios años, en Europa es obligatorio realizar un análisis de riesgo de explosión de polvo para todos los procesos que manipulan sólidos particulados, y ahora también es un ejercicio obligatorio en EE.UU. tras la publicación de la norma NFPA 652 , que exige un *Análisis de Peligros de Polvo* (*Dust Hazard Analysis*). Al diseñar un nuevo elevador de cangilones o revisar uno instalado, deben considerarse los siguientes puntos para garantizar una operación segura en presencia de polvo:

• Los elevadores de cangilones han sido en el pasado origen de varias explosiones; por ello, debe realizarse un riguroso análisis de peligros de polvo para cada unidad. Si no es posible evitar explosiones, la mayoría de los fabricantes proponen ahora incluir válvulas de alivio de explosión.
• Para prevenir explosiones, los fabricantes utilizan ensamblajes de transmisión totalmente conductivos con puesta a tierra eléctrica continua. También emplean cintas antiestáticas, monitoreo de la temperatura de los rodamientos, sistemas de desempolvado o incluso inertización.
• Deben instalarse puntos de aspiración de polvo a lo largo del transportador, especialmente en las zonas de recogida y descarga del producto, donde el material fluye y genera mayor cantidad de polvo.
• Equipos eléctricos en las proximidades de los transportadores de cangilones deben estar certificados para zonas con riesgo de explosión de polvo, y la temperatura máxima del motor debe ser inferior a la TMI y la TIA de los materiales.

Higiene en elevadores de cangilones

• Es posible instalar un sistema de *Limpieza en el Lugar* (*Cleaning In Place*, CIP) en una sección del elevador de cangilones cuando este equipo se utiliza en industrias con requisitos sanitarios. La sección de limpieza va seguida de una sección de secado para garantizar que no quede agua en los cangilones, lo que podría causar problemas en términos de fluidez del material, higiene e inocuidad alimentaria.

3. Aplicaciones de los elevadores de cangilones

¿Para qué se usa un elevador de cangilones?

Los elevadores de cangilones suelen encontrarse en grandes industrias que requieren una alta capacidad de transporte sin restricciones significativas en términos de higiene o toxicidad de los materiales manipulados. Por lo tanto, las principales aplicaciones industriales de los elevadores de cangilones son las siguientes:

• Elevadores de cangilones para granos: estos equipos se encuentran típicamente en grandes explotaciones agrícolas para transferir y apilar granos, o en silos.
• Fertilizantes
• Gráulos de plástico
• Cemento
• Manejo de carbones
• Minerales
• Descarga de buques

4. Fabricantes de elevadores de cangilones

¿Cuáles son los proveedores de elevadores de cangilones?

Para obtener presupuestos o precios de elevadores de cangilones, el lector puede consultar a las siguientes empresas:

https://www.denis.fr/es/empresa/

https://www.lessine.com/es/soluciones/manipulacion/elevador-de-cangilones

http://www.stolz.fr/es

(Nota: PowderProcess.net no tiene relación con estas empresas)
