Soufflantes volumétriques (à lobes, Roots, à vis) pour le\n transport pneumatique : un guide technique

Question ou remarque ? Veuillez nous contacter à admin@powderprocess.net

---

Résumé de la section
1. À quoi sert\n une soufflante ?
2. Conception des\n soufflantes à lobes rotatifs
3. Performances des\n soufflantes rotatives dans les applications de transport pneumatique
4. Considérations de conception importantes
5. Autres conceptions de soufflantes
6. Fabricants de soufflantes

---

1. À quoi sert une soufflante ?

Applications des soufflantes volumétriques

Les soufflantes constituent les générateurs d’air dans de nombreux systèmes de transport pneumatique fonctionnant en phase diluée. Elles peuvent être placées au début de la canalisation, fournissant une surpression, ou à la fin de la ligne pour produire un vide. Le type de générateur d’air le plus courant utilisé à cette fin est la soufflante Roots, une soufflante volumétrique pouvant fonctionner aussi bien en pression qu’en vide sans modification spécifique.

2. Conception des soufflantes à lobes rotatifs

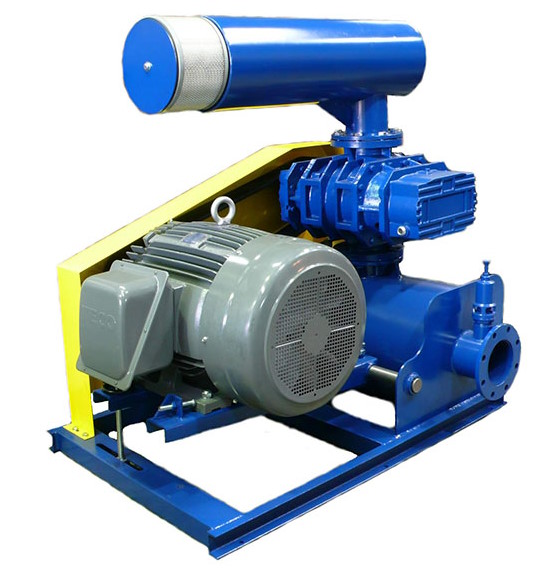

Comment fonctionne une soufflante Roots ?

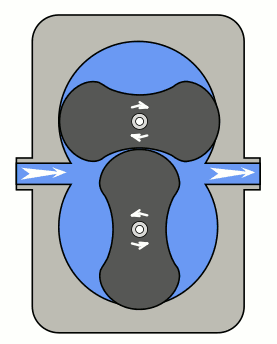

Les soufflantes à lobes rotatifs sont équipées de 2 rotors ; en tournant et en s’engrenant l’un dans l’autre, les rotors transportent une poche d’air de la pression d’aspiration à la pression de refoulement. Une telle soufflante est souvent appelée « soufflante Roots ». Les Roots sont des soufflantes volumétriques. Les conceptions standard n’ont que 2 lobes (comme sur les figures), tandis que les conceptions plus récentes en ont 3, ce qui permet une meilleure efficacité.

Compte tenu des faibles jeux entre le carter et le rotor, l’air traité doit être particulièrement propre ; il n’acceptera aucune poussière, car cela pourrait endommager la soufflante. Afin d’éviter que la poussière n’entre dans la soufflante, celles-ci sont équipées d’un filtre à l’aspiration.

Pour les applications hygiéniques, des systèmes sans huile doivent être spécifiés.

3. Performances des soufflantes rotatives dans les applications de\n transport pneumatique

Quelle pression une soufflante Roots peut-elle atteindre ?

Les soufflantes à lobes rotatifs peuvent atteindre un maximum de 1 bar rel en pression et un maximum de -0,5 bar rel en vide. Les pressions de fonctionnement maximales des soufflantes de\n transport pneumatique sont donc souvent fixées à 0,7–0,8 bar rel en pression et -0,3 à -0,4 bar rel en vide. Il faut également considérer que la compression chauffe l’air, ce qui peut être important pour le transport en phase diluée sous pression et peut nécessiter l’utilisation d’un refroidisseur final. Les performances d’une soufflante sont données par les\n courbes caractéristiques de la soufflante.

4. Considérations de conception importantes

Comment choisir une soufflante pour le transport pneumatique ?

Les soufflantes à lobes rotatifs sont volumétriques ; elles prélèvent toujours un volume d’air et le portent à de nouvelles conditions. Par conséquent, lorsque le système est utilisé en pression, il faut prévoir dans la conception que, si la pression de refoulement augmente, le volume délivré diminuera, entraînant une vitesse d’air plus faible dans la canalisation. Une marge suffisante doit être prévue pour que la vitesse d’air en pression reste suffisamment élevée pour assurer un transport en phase diluée (vitesse > vitesse de saltation ou vitesse d’étouffement pour le produit transporté).

5. Autres considérations de conception

Combien existe-t-il de types de soufflantes ?

L’efficacité énergétique de la technologie de soufflante choisie est un autre critère de sélection. Les soufflantes hybrides ou à vis peuvent avoir un retour sur investissement d’environ 2 ans par rapport aux soufflantes Roots classiques si elles sont utilisées de manière intensive.

Quels sont les différents types de soufflantes utilisées dans le transport pneumatique et leurs caractéristiques ?

Type de\n soufflante	Description	Applications\n et avantages
Soufflantes à lobes rotatifs	- Utilisent des lobes rotatifs pour piéger et déplacer un volume fixe d’air.	- Idéales pour les applications à basse pression dans les systèmes de transport pneumatique.
	- Connues pour leur durabilité et leur fiabilité.	- Les soufflantes de la série OMEGA de Kaeser, avec rotors à trois lobes, sont populaires.
Ventilateurs centrifuges	- Également appelés soufflantes centrifuges.	- Fournissent un débit d’air élevé à des pressions relativement basses.
	- Couramment utilisés dans les systèmes de transport en phase diluée.	- Efficaces pour alimenter en air de transport le système.
Soufflantes Roots	- Piègent l’air dans un volume fixe et le refoulent contre la pression du système.	- Adaptées au transport pneumatique grâce à divers avantages.
	- Utilisées dans les systèmes de transport en pression et en dépression.

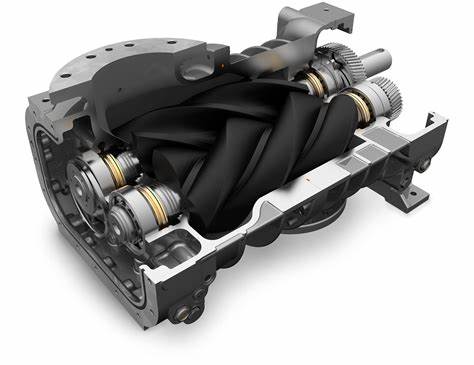

Soufflantes à vis	- Fournissent un air à basse pression efficace et fiable.	- Utilisées pour le transport, l’aération et les applications industrielles.
	- Faciles à entretenir et fournissent de l’air sans huile.	- Souvent intégrées dans des ensembles de soufflantes.

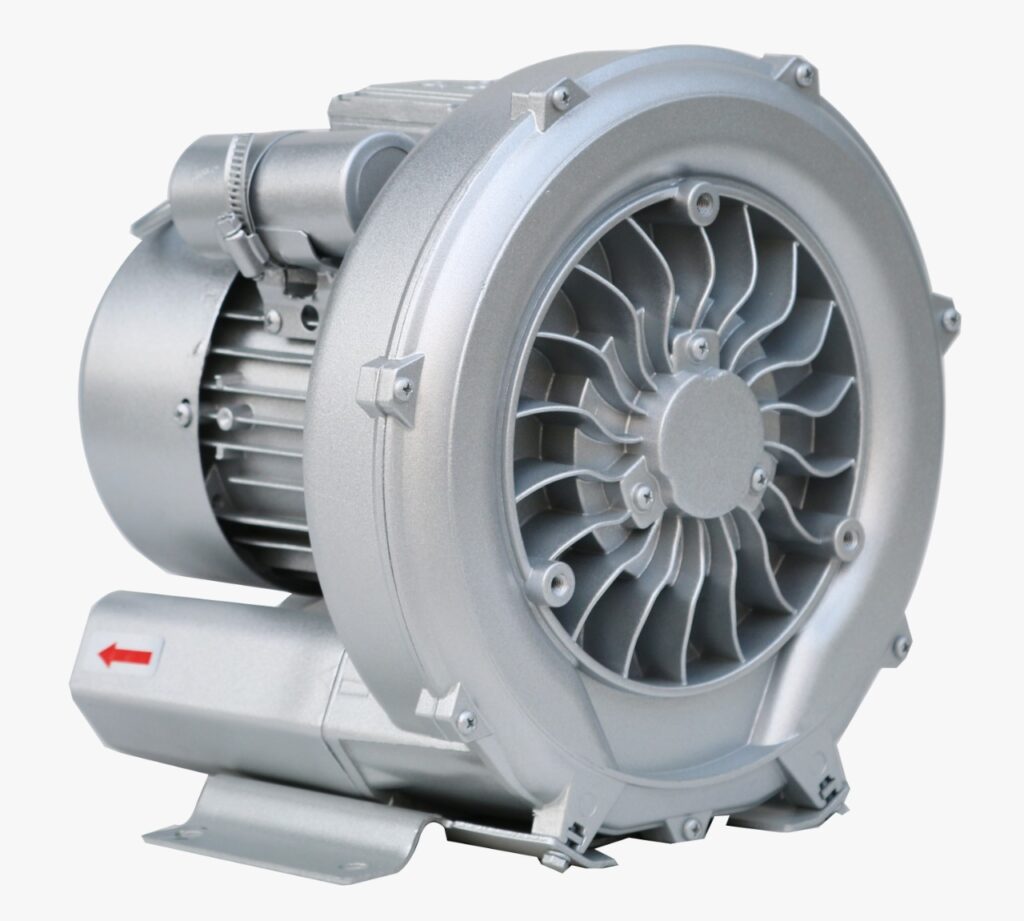

Caractéristique	Soufflantes à\n lobes rotatifs (Roots)	Soufflantes\n à vis	Soufflantes à\n canal latéral
Principe de\n fonctionnement	Déplacement\n volumétrique	Déplacement volumétrique	Déplacement dynamique
Conception	Bilobé ou trilobé	Rotor à vis	Roue à aubes avec canaux latéraux
Rendement	Élevé	Élevé	Modéré à élevé
Plage de pression	Jusqu’à 1 bar rel	Jusqu’à 1,2 bar rel	Jusqu’à 1,5 bar rel
Capacité de vide	Jusqu’à -0,5 bar rel	Jusqu’à -0,6 bar rel	Jusqu’à -0,7 bar rel
Maintenance	Lubrification régulière, remplacement du filtre	Lubrification régulière,remplacement du filtre	Peu fréquent(e) entretien
Efficacité énergétique	Modérée à élevée	Élevée	Modérée à élevée
Niveau de bruit	Modéré	Faible	Modéré
Flexibilité d’application	Adapté au transport en phase diluée et en phase dense	Adapté aux deux phases, diluée et dense	Adapté aux applications à basse ou modérée pression
Considérations environnementales	Options sans huile disponibles	Options sans huile	Options sans huile

6. Fabricants de soufflantes

Fabricants de soufflantes à déplacement volumétrique

Afin d’obtenir des devis ou des prix pour des soufflantes destinées au transport pneumatique, le lecteur peut se référer aux entreprises suivantes :

• Compresseurs Aerzen

• Compresseurs Robuschi

• Soufflantes Mapro (également pour soufflantes à canaux latéraux)


(Note : PowderProcess.net n’a aucun lien avec ces entreprises)
