Élévateurs à godets : aperçu général

Conception, sécurité et applications des convoyeurs à godets

Suivez-nous sur Twitter
Question, remarque ? Contactez-nous à l'adresse admin@powderprocess.net

---

Résumé de la page
1. Définition des élévateurs à godets
2. Conception des élévateurs à godets
3. Applications des élévateurs à godets
4. Fabricants d'élévateurs à godets

---

1. Définition des élévateurs à godets

Qu'est-ce qu'un élévateur à godets ?

Les élévateurs à godets sont principalement utilisés pour le transport vertical (élévation), bien que certains fabricants proposent également des conceptions permettant de couvrir des sections horizontales. Dans les élévateurs à godets, les godets, remplis de matière pour assurer le transport, sont montés sur une courroie entraînée par un moteur. Les godets sont d'abord chargés, remontent pleins, se déchargent automatiquement par basculement, puis redescendent vides pour être rechargés. L'un des avantages des élévateurs à godets est qu'ils peuvent transporter verticalement des matériaux sur des distances relativement grandes sans casser la poudre ou le matériau granulaire manipulé.

2. Conception des élévateurs à godets

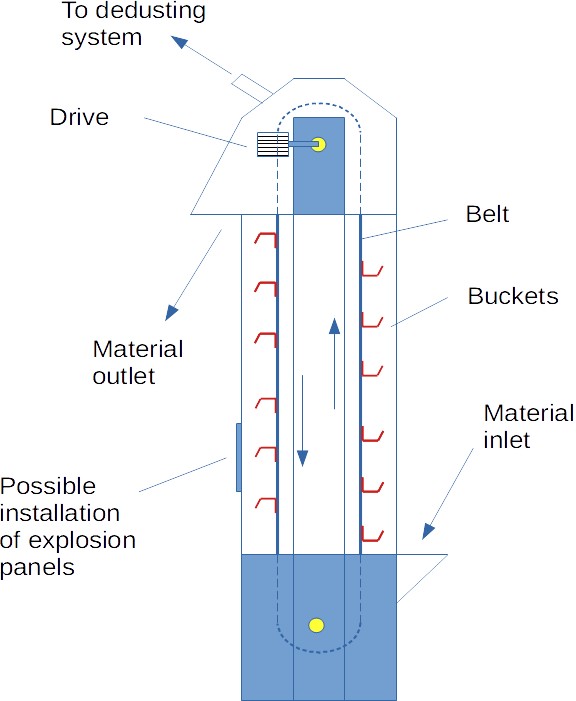

Comment fonctionne un élévateur à godets ?

Les élévateurs à godets sont particulièrement utilisés dans les industries lourdes : exploitation minière, cimenteries, centrales électriques ou dans les industries céréalières. Ils permettent de remonter à haute capacité des matériaux qui ne pourraient pas être transportés autrement.

Capacité des convoyeurs à godets

• Jusqu'à 200 m³/h, selon la taille et la vitesse des godets
• Certaines conceptions très grandes atteignent jusqu'à 1600 m³/h

Taille

• Godets jusqu'à 0,5 m de largeur

Distance de transport

• Le transport est toujours ascendant, jusqu'à 50 m

Entraînement

• Entraînement par chaîne ou accouplement direct

Spécificités de conception

• Les godets sont montés sur une courroie en caoutchouc ou sur des chaînes d'entraînement. Lorsqu'ils sont pleins de produit, le système maintient toujours les godets à niveau pendant le mouvement ascendant ou latéral pour éviter que le produit ne tombe. Le godet ne bascule que lorsqu'il arrive à la goulotte de décharge. Les godets sont également conçus pour se chevaucher afin de réduire les risques de déversement du produit.
• Certains fabricants appliquent de petits trous d'aération au fond des godets (également appelés coupelles) pour faciliter la décharge grâce à l'air pénétrant par les trous et compensant le vide créé par le déplacement du solide en vrac. D'autres utilisent des percuteurs pour favoriser l'écoulement du produit hors des godets.
• Le point de prélèvement du produit, en bas de l'élévateur, peut être un point d'accumulation, et une partie du produit peut tomber des godets lors de leur remontée. Pour faciliter le nettoyage, la base de l'élévateur est souvent montée sur un support, avec une trappe ou une vanne à guillotine située en bas du carter, permettant aux produits accumulés de s'écouler par gravité vers le sol, où ils sont recueillis dans des seaux ou des sacs.
• Des trappes doivent être positionnées à intervalles réguliers sur le carter de l'élévateur à godets afin de permettre des points d'inspection, de maintenance et de nettoyage. Les couvercles peuvent être conçus pour un accès rapide, mais la sécurité doit être garantie par des verrouillages empêchant la courroie de fonctionner pendant une inspection. L'accès aux couvercles via des escaliers ou des échelles doit également être prévu.

Sécurité des élévateurs à godets

L'un des aspects clés de la sécurité des élévateurs à godets est la gestion des risques d'explosion de poussière. Depuis plusieurs années, une analyse des risques d'explosion de poussière doit être réalisée en Europe pour tous les procédés manipulant des solides particulaires, et c'est désormais également une obligation aux États-Unis suite à la publication de la norme NFPA 652 , qui exige une *Analyse des Risques de Poussières* (*Dust Hazard Analysis*). Lors de la conception d'un nouvel élévateur à godets ou de la révision d'un équipement existant, les points suivants doivent être pris en compte pour garantir une exploitation sûre en présence de poussière :

• Les élévateurs à godets ont été à l'origine de plusieurs explosions par le passé ; une analyse approfondie des risques de poussière doit donc être réalisée pour chaque unité. Si la prévention des explosions n'est pas possible, la plupart des fabricants proposent désormais d'inclure des évents d'explosion.
• Pour prévenir les explosions, les fabricants utilisent un ensemble d'entraînement entièrement conducteur avec une mise à la terre électrique continue. Ils emploient également des courroies antistatiques, un contrôle de la température des roulements, des systèmes de dépoussiérage, voire une inertisation.
• Des points d'aspiration de poussière doivent être installés tout le long du convoyeur, et plus particulièrement aux zones de prélèvement et de décharge du produit, où le matériau s'écoule et génère le plus de poussière.
• Les équipements électriques à proximité des convoyeurs à godets doivent être certifiés pour les zones à risque d'explosion de poussière, et la température maximale du moteur doit être inférieure à la TMI et à la TIA des matériaux.

Hygiène des élévateurs à godets

• L'installation d'un système de *Nettoyage En Place* (NEP) dans une section de l'élévateur à godets est possible lorsque cet équipement est utilisé dans des industries nécessitant des conditions sanitaires strictes. La section de nettoyage est suivie d'une section de séchage pour s'assurer qu'aucune eau ne subsiste dans les godets, ce qui pourrait causer des problèmes en termes de fluidité du matériau, d'hygiène et de sécurité alimentaire.

3. Applications des élévateurs à godets

À quoi sert un élévateur à godets ?

Les élévateurs à godets sont souvent utilisés dans les grandes industries nécessitant une capacité de transport élevée, sans contraintes majeures en termes d'hygiène ou de toxicité des matériaux transportés. Ainsi, les principales applications industrielles des élévateurs à godets sont les suivantes :

• Élévateurs à godets pour céréales : ces équipements sont typiquement utilisés dans les grandes exploitations agricoles pour transférer et stocker les céréales, ou dans les silos.
• Engrais
• Granulés plastiques
• Ciment
• Manutention du charbon
• Minerais
• Décharchement de navires

4. Fabricants d'élévateurs à godets

Quels sont les fournisseurs d'élévateurs à godets ?

Pour obtenir des devis ou des prix d'élévateurs à godets, le lecteur peut se référer aux entreprises suivantes :

https://www.denis.fr/fr/entreprise/

https://www.lessine.com/fr/solutions/manutention/elevateur-a-godets

http://www.stolz.fr/fr

(Notez que PowderProcess.net n'a aucun lien avec ces entreprises)
