Dimensioneergids voor Trillende Zeven + Gratis Excel-Rekenmodule

Leer hoe u trillende zeven stapsgewijs kunt dimensiëren met de VSMA-methode. Ideaal voor professionals in mijnbouw en verwerking—incl. een gratis Excel-rekenmodule.

Volg ons op Twitter
Vraag, opmerking? Neem contact met ons op via admin@powderprocess.net

---

Sectie samenvatting
1. Berekeningsmethodologie voor het dimensiëren van trillende zeven (STAP VOOR STAP)
2. Excel-rekenmodule voor het dimensiëren van trillende zeven

---

Deze pagina biedt een gedetailleerde methodologie voor het berekenen van de afmetingen van trillende zeven, essentieel voor het optimaliseren van efficiëntie en productiviteit in mijnbouw, groeve-exploitatie en minerale verwerkingsprocessen. De berekeningen zijn gebaseerd op een formule ontwikkeld door de *Vibrating Screen Manufacturers Association* (VSMA), die verschillende factoren incorporeert om nauwkeurige en betrouwbare resultaten te garanderen.

Het proces omvat het analyseren van voedingskenmerken, het berekenen van sleutelparameters, het aanpassen voor specifieke omstandigheden en het toepassen van de VSMA-formule om het benodigde zeefoppervlak te bepalen. Deze gids is ontworpen om professionele ingenieurs te ondersteunen bij het nauwkeurig dimensiëren van trillende zeven voor hun operaties.

Door de stapsgewijze instructies hieronder te volgen, kunnen ingenieurs:

1. Voedingskenmerken Analyseren: Begrijp de korrelgrootteverdeling en bulkdichtheid van het voedingsmateriaal.

1. Sleutelparameters Berekenen: Bepaal factoren zoals de materiaalstroomsnelheid, het percentage oversize en half-size, en de zeefefficiëntie.

1. Aanpassen voor Specifieke Omstandigheden: Houd rekening met variabelen zoals natte zeving, materiaalgewicht en de vorm van zeefopeningen.

1. VSMA-Formule Toepassen: Gebruik de formule om het benodigde zeefoppervlak te berekenen.

Daarnaast wordt een Excel-rekenmodule aangeboden om het proces te vereenvoudigen, waardoor ingenieurs hun specifieke parameters kunnen invoeren en efficiënt precieze resultaten verkrijgen.

Deze pagina heeft als doel ingenieurs uit te rusten met de kennis en tools die nodig zijn om trillende zeven nauwkeurig te dimensiëren, zodat optimale zeefprocessen en operationele efficiëntie worden gegarandeerd.

2. Berekeningsmethodologie voor het dimensiëren van trillende zeven (STAP VOOR STAP)

Hoe bepaalt u de benodigde afmeting voor een trillend zeef?

De berekening is gebaseerd op een formule van VSMA, die is gebaseerd op correlaties bepaald door een vereniging van fabrikanten van trillende zeven:

Zeefoppervlak (ft^²) = U / (A × B × C × D × E × F × G × H × J)

Waar:

• U = Hoeveelheid in STPH van materiaal in de voeding naar het dek dat kleiner is dan een gespecificeerde opening
• A = Basiscapaciteit (STPH)
• B = Oversize-fractie
• C = Halfsize-fractie
• D = Locatie van het dek
• E = Natte zeving
• F = Materiaalgewicht
• G = Open oppervlak van het zeefmedium
• H = Vorm van de opening
• J = Efficiëntie

Factor	Uitleg
A	Voorbepaalde stroomsnelheid van materiaal in STPH per vierkante voet van een gespecificeerde opening wanneer de voeding naar het dek 25% oversize (factor B) en 40% halfsize (factor C) bevat Basale bedrijfsomstandigheden: - Voeding naar het dek bevat 25% oversize en 40% halfsize - Voeding is korrelig, vrij stromend materiaal - Materiaal weegt 100 lb/ft³ - Bedrijfshelling van het zeef: hellend scherm 18-20° met stroomrotatie; horizontaal scherm 0° - Doel zeefefficiëntie = 95%
B	Werkelijk % van materiaal in de voeding naar het dek dat groter is dan een gespecificeerde opening (past factor A aan om aan werkelijke omstandigheden te voldoen)
C	Werkelijk % van materiaal in de voeding naar het dek dat half zo groot is als een gespecificeerde opening (past factor A aan om aan werkelijke omstandigheden te voldoen)
D	Geldt voor zeven met meerdere dekken. Het totale zeefoppervlak is beschikbaar voor scheiding op het bovenste dek. Vertragingstijd voor materiaal om naar het 2e of 3e dek te gaan, resulteert in minder effectief oppervlak. Deze factor wordt uitgedrukt als % van het effectieve oppervlak van het bovenste dek.
E	Geldt wanneer water op het materiaal wordt gesproeid terwijl het over het zeefdek beweegt (typisch 5-7 GPM per STPH aan vaste stoffen).
F	Geldt voor gewichten anders dan 100 lb/ft³; wordt berekend als lb/ft³ (werkelijk) / 100
G	Geldt wanneer het open oppervlak van het zeefoppervlak kleiner is dan de referentie gebruikt voor factor A
H	geldt bij rechthoekige openingen. Gepunte of langwerpige openingen laten meer materiaal per vierkante voet passeren dan vierkante openingen.
J	Geldt wanneer de doel-zeefefficiëntie < 95% is

Stap 1: Definieer de kenmerken van uw voeding

Het is belangrijk om eerst de kenmerken van de voeding te analyseren, met name:

- De korrelgrootteverdeling en met name het % van de voeding dat groter is dan de opening die u overweegt, en het % van de voeding dat half zo groot is als de opening die u overweegt

- De bulkdichtheid van het voedingsmateriaal

Stap 2: Bereken U, de stroomsnelheid van materiaal kleiner dan de beschouwde opening

U heeft de korrelgrootteverdeling van de voeding gedefinieerd, dus u kent het %gewicht van materiaal waarvan de grootte < is dan de opening. Vermenigvuldigen met de totale voedingsstroomsnelheid geeft parameter U.

Stap 3: Bereken parameter A

Gebruik de volgende tabel gebaseerd op de doelopening

Oppervlak Vierkante opening (inch)	% Open Oppervlak	STPH Doorgang / ft² (parameter A)
4	75,00%	7,69
3 1/2	77,00%	7,03
3	74,00%	6,17
2 3/4"	74,00%	5,85
2 1/2"	72,00%	5,52
2"	71,00%	4,90
1 3/4"	68,00%	4,51
1 1/2"	69,00%	4,20
1 1/4"	66,00%	3,89
1"	64,00%	3,56
7/8"	63,00%	3,38
3/4"	61,00%	3,08
5/8"	59,00%	2,82
1/2"	54,00%	2,47
3/8"	51,00%	2,08
1/4"	46,00%	1,60
3/16"	45,00%	1,27
1/8"	40,00%	0,95
3/32"	45,00%	0,76
1/16"	37,00%	0,58
1/32"	41,00%	0,39

Stap 4: Bereken parameter B

Bepaal het % oversize ten opzichte van de gebruikte zeefopening. Let op: factor B is gelijk aan 1 bij 25% oversize, aangezien dit de referentieconditie is.

%_oversize	Factor_B
5	1,21
10	1,13
15	1,08
20	1,02
25	1,00
30	0,96
35	0,92
40	0,88
45	0,84
50	0,79
55	0,75
60	0,70
65	0,66
70	0,62
75	0,58
80	0,53
85	0,50
90	0,46
95	0,33

Stap 5: Bereken factor C

Factor C wordt bepaald door het meten van het % van halve korrelgrootte t.o.v. de zeefopening in de toevoer. Let op: factor C is gelijk aan 1 bij 40% omdat dit de referentieconditie is.

%_halve_korrelgrootte	Factor C
0	0,4
5	0,45
10	0,5
15	0,55
20	0,6
25	0,7
30	0,8
35	0,9
40	1
45	1,1
50	1,2
55	1,3
60	1,4
65	1,55
70	1,7
75	1,85
80	2
85	2,2
90	2,4

Stap 6: Bereken parameter D

• Voor het bovenste dek: D = 1
• Voor het tweede dek: D = 0,9
• Voor het derde dek: D = 0,8

Stap 7: Bereken factor E

Alleen van toepassing wanneer water wordt gesproeid. Afhankelijk van de zeefopening.

Opening (inch)	Factor E
1/32	1
1/16	1,25
1/8	2
3/16	2,5
1/4	2
3/8	1,75
1/2	1,4
3/4	1,3
1	1,25

Stap 8: Bereken factor F

Meet de bulkdichtheid van het inkomende materiaal. Gebruik vervolgens de tabel om F te bepalen.

lb/ft³	Factor F
150	1,5
125	1,25
100	1
90	0,9
80	0,8
75	0,75
70	0,7
60	0,6
50	0,5
30	0,3

Stap 9: Bereken factor G

G wordt gedefinieerd als de volgende verhouding:

(% open oppervlak van het zeefoppervlak gebruikt in de toepassing) / (% open oppervlak in de referentietabel van factor A, voor dezelfde opening)

Stap 10: Bereken factor H

H is afhankelijk van de vorm van de openingen van het gebruikte zeefdoek:

• Vierkant: 1
• Korte sleuf (3 tot 4× de breedte): 1,15
• Lange sleuf (meer dan 4× de breedte): 1,20

Stap 11: Bereken factor J

Gebaseerd op de zeefefficiëntie werkelijke doel-zeefefficiëntie. Let op: 95% heeft factor 1, aangezien dit de referentieconditie is.

Overwogen efficiëntie (%)	Factor J
95,00%	1
90,00%	1,15
85,00%	1,35
80,00%	1,5
75,00%	1,7
70,00%	1,9

Stap 12: Bereken de werkelijke capaciteit van de zeef

Zeefoppervlak (ft^²) = U / (A × B × C × D × E × F × G × H × J)

Stap 13: Controleer of het totale zeefoppervlak, gecombineerd met de breedte van de zeef, resulteert in een aanvaardbare wervelbeddiepte aan de afvoerzijde

Het is cruciaal dat de diepte van het materiaalbed aan het einde van de trilzeef niet te hoog is (typisch < 4× de maaswijdte). Gebruik deze calculator (trilzeef DBD – "Discharge End Bed Depth" Excel-calculator) om te verifiëren of dit acceptabel is; zo niet, herdefinieer dan de zeefbreedte.

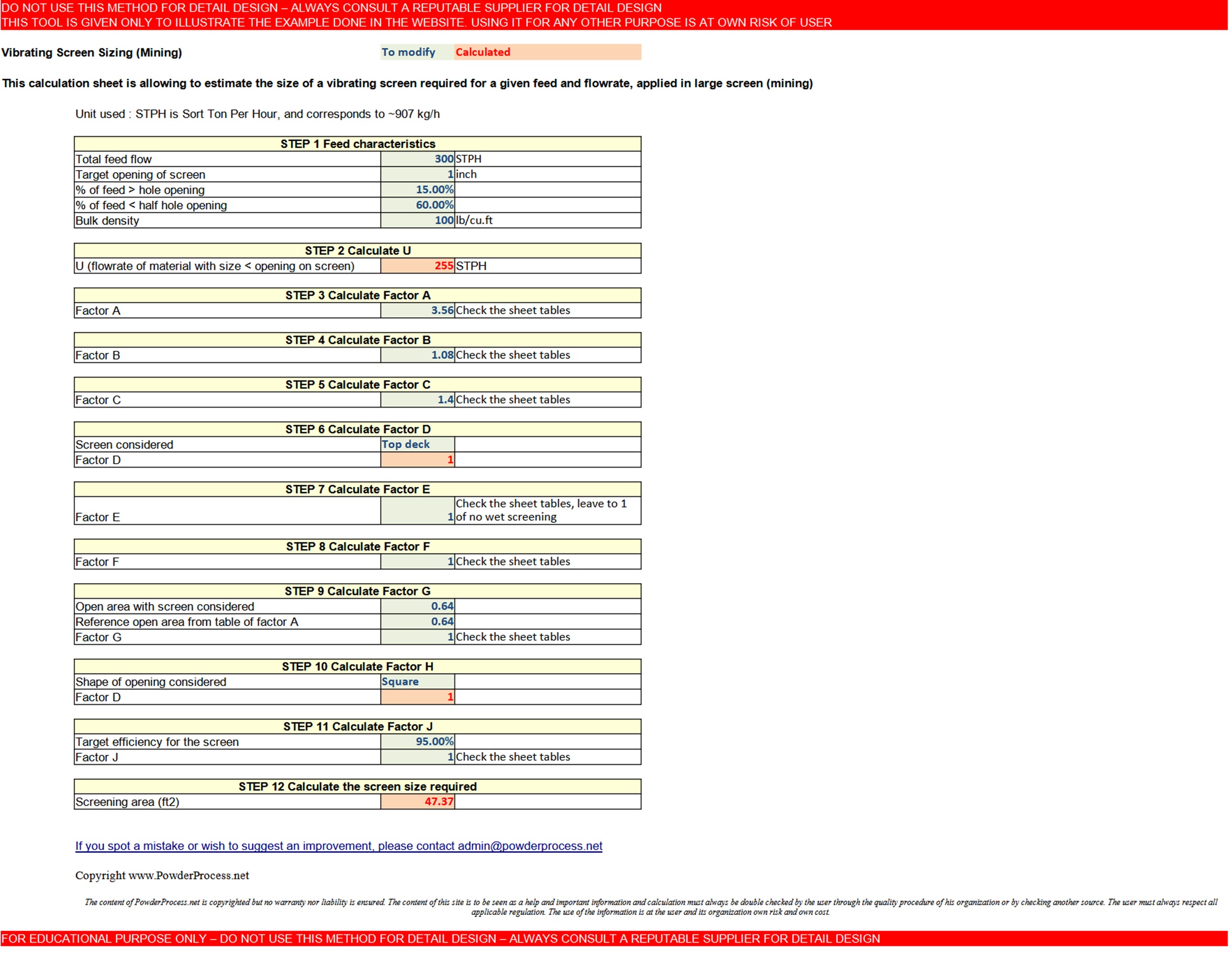

2. Excel-calculator voor het dimensioneren van trilzeven

Wat zijn de kritische procesparameters om in overweging te nemen?

Toegang tot de gratis Excel-berekeningstool voor het dimensioneren van trilzeven: toegang tot tool

Waarschuwing: deze calculator wordt uitsluitend ter illustratie van de concepten op deze webpagina aangeboden en is niet bedoeld voor gedetailleerd ontwerp. Het is geen commercieel product en er wordt geen garantie gegeven op de resultaten. Raadpleeg een gerenommeerd ingenieursbureau voor alle gedetailleerde ontwerpen.

---

Bronnen

VSMA
