Deze pagina biedt een gedetailleerde methodologie voor het berekenen van de wervelbeddiepte aan het afvoeruiteinde van trillende zeven, essentieel voor mijnbouw-, groeve- en minerale verwerkingsprocessen.

1. Inleiding

De theoretische wervelbeddiepte, ook wel de diepte van het wervelbed aan het afvoeruiteinde genoemd, is een cruciale parameter in de werking van trillende zeven die worden gebruikt in mijnbouwtoepassingen. Het verwijst naar de diepte van de materiaallaag op het zeefoppervlak aan het afvoeruiteinde, wat de zeefefficiëntie en capaciteit aanzienlijk beïnvloedt.

Het berekenen van de theoretische wervelbeddiepte is essentieel voor procestechnici om de zeefprestaties te optimaliseren, efficiënte materiaalscheiding te garanderen en problemen zoals verstopping van de zeef en verminderde doorvoer te voorkomen. De wervelbeddiepte wordt bepaald door verschillende factoren, waaronder de helling van de zeef, de bulkdichtheid van het materiaal, de zeefopening en de voedingsnelheid. Een dieper wervelbed kan de doorgang van fijn materiaal belemmeren, terwijl een ondieper bed de zeefefficiëntie kan verminderen.

De Vibrating Screen Manufacturers Association (VSMA) biedt een standaardformule voor het berekenen van de wervelbeddiepte aan het afvoeruiteinde: DBD=5×T×WO×C​, waarbij DBD de wervelbeddiepte aan het afvoeruiteinde is (in inches), O het oversize-materiaal in *short tons per hour* (STPH), C het volume in kubieke voet per ton materiaal, T de transportsnelheid (fpm) en W de breedte van het zeefoppervlak in voet. Deze formule helpt ingenieurs om de optimale wervelbeddiepte te bepalen voor efficiënte zeefoperaties.

Voor materialen met een bulkdichtheid van 100 lbs. per kubieke voet mag de wervelbeddiepte niet meer bedragen dan viermaal de grootte van de zeefopening. Voor lichtere materialen, zoals die met een bulkdichtheid van 50 lbs. per kubieke voet, mag de wervelbeddiepte niet meer bedragen dan driemaal de opening. Door deze richtlijnen te volgen, wordt ervoor gezorgd dat de zeef efficiënt werkt, met een hoge doorvoer en effectieve materiaalscheiding.

De theoretische berekening van de wervelbeddiepte moet worden gebruikt om de afmetingsberekening van het trillend zeef, uitgelegd op een andere pagina van www.powderprocess.net, te controleren en te finaliseren.

2. Theoretische berekeningsmethodologie voor de wervelbeddiepte van een trillend zeef STAP voor STAP

Hoe berekent u de Wervelbeddiepte aan het Afvoeruiteinde (DBD) van een trillend zeef?

De wervelbeddiepte aan het afvoeruiteinde van een trillend zeef kan worden berekend met behulp van de volgende formule:

DBD = (O × C) / (5 × T × W)

Waarbij:

• DBD = Wervelbeddiepte aan het Afvoeruiteinde (in inches)
• O = Oversize in STPH (*short tons per hour*)
• C = Kubieke voet per ton materiaal (ft³/t)
• 5 = Constante
• T = Transportsnelheid (voet per minuut, fpm)
• W = Breedte van het zeefoppervlak (ft)

Stap 1: Bepaal de kenmerken van uw voeding

Het is belangrijk om eerst de kenmerken van de voeding te analyseren, met name:

- De korrelgrootteverdeling en met name het % van de voeding dat groter is dan de opening die u overweegt, waarmee de hoeveelheid oversize (O) in de fabriek kan worden berekend.

- De bulkdichtheid ρ van het voedingsmateriaal (lb/ft³) -> dit maakt het mogelijk om C (ft³/t) te berekenen.

Voorbeeld: 100 lb/ft³ = 1/100 ft³/lb = (1/100/0.454) ft³/kg = 0.022 ft³/kg = 22 ft³/t

Stap 2: Bepaal de transportsnelheid T op het trillend zeef

De transportsnelheid is afhankelijk van de helling van het trillend zeef. Typische waarden zijn:

• 75 fpm voor hellende zeven met een helling van 18° tot 20° met materiaalstroomrotatie.
• 45 fpm voor horizontale zeven.

Stap 3: Bepaal of veronderstel een zeefbreedte

Als de berekening wordt uitgevoerd voor een bestaande zeef, is W bekend en eenvoudigweg de breedte van het bestaande zeefoppervlak. Als de berekening tijdens het ontwerp wordt uitgevoerd, moet de breedte worden verondersteld, bijvoorbeeld door te verwijzen naar een catalogus van een fabrikant om te weten in welke afmetingen hun producten verkrijgbaar zijn.

Stap 4: Bereken de Wervelbeddiepte aan het Afvoeruiteinde

DBD = (O × C) / (5 × T × W)

Voorbeeld :

• De opening van de zeef is 1 inch.
• Het dek wordt gevoed met 300 STPH materiaal met 15% oversize: O = 300 × 0.15 = 45 STPH.
• De bulkdichtheid is 100 lb/ft³, wat resulteert in C = 22 ft³/t (zie hierboven).
• De zeef is hellend: T = 75 fpm.
• De breedte wordt verondersteld 6 ft te zijn.
• DBD = (45 × 22) / (5 × 75 × 6) = 0.44 inch.

Stap 5: Controleer of de wervelbeddiepte acceptabel is

VSMA geeft een vuistregel:

• Voor een materiaal met een dichtheid van ~100 lb/ft³ moet de DBD < 4 × de opening (in het bovenstaande voorbeeld: 0.44 inch < 4 × 1 inch, dus acceptabel).
• Voor een materiaal met een dichtheid van ~50 lb/ft³ moet de DBD < 3 × de opening.

3. Excel-rekenmodule voor de theoretische wervelbeddiepte van een trillend zeef

Welke belangrijke procesparameters moeten in overweging worden genomen?

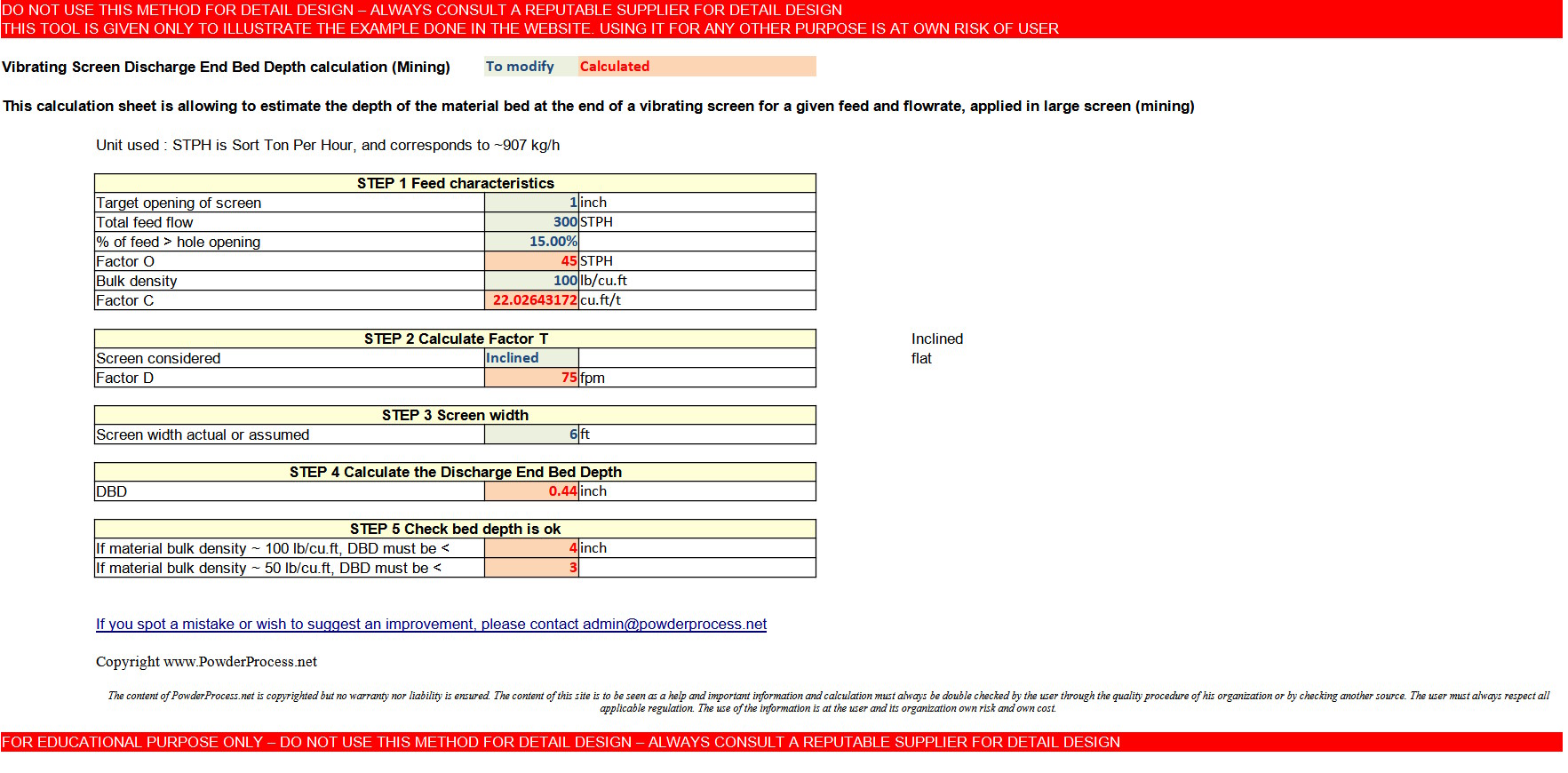

Toegang tot de gratis Excel-rekenmodule voor de theoretische wervelbeddiepte van een trillend zeef: toegang tot tool

Waarschuwing: deze rekenmodule wordt verstrekt om de concepten die op deze webpagina worden genoemd te illustreren; deze is niet bedoeld voor gedetailleerd ontwerp. Het is geen commercieel product en er wordt geen garantie gegeven op de resultaten. Raadpleeg een gerenommeerd ontwerpbureau voor alle gedetailleerde ontwerpen die u nodig heeft.

---
