1. Introducción

La forma de introducir el producto en una transporte neumático línea variará según la tecnología elegida. Un equipo de dosificación o una válvula pueden ser necesarios en algunos casos, no en otros. La página detalla cómo elegir el suministro adecuado de producto para una línea de transporte.

2. Fase diluida - Presión

En fase diluida a presión, los sólidos a granel transportados deben ser llevados desde un área de presión atmosférica, en la mayoría de los casos, a una presión al inicio de la línea que ronda los 400-500 mbar. Por lo tanto, es necesario crear un "sas" que la mayor parte del tiempo se realiza mediante un válvula rotativa de esclusa . Cuando se tiene una ejecución de caída a través, la válvula debe estar equipada con una caja de entrainamiento debajo que ayuda a que el producto caiga en la dirección del flujo de aire.

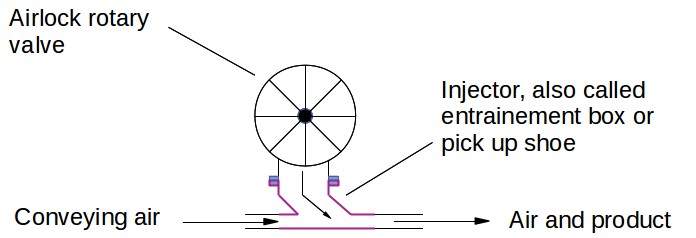

Figura 1 : Caja de entrainamiento o inyector para fase diluida a presión

Para la ejecución de soplado a través de la válvula, ya que la línea de transporte pasa directamente a través de la válvula estrella, no se necesita dicha caja.

3. Fase diluida - Vacío

En vacío, no hay caída de presión que superar al introducir el polvo o los sólidos a granel en la línea, ya que el inicio de la línea está siempre cerca de la presión atmosférica, por lo tanto un dispositivo sencillo para controlar el flujo de sólidos - transportador de tornillo , válvula mariposa ... - es suficiente. Para ayudar al flujo del producto en la dirección correcta y evitar el ahogamiento de la línea, se utiliza frecuentemente un inyector similar a la caja de entrainamiento anterior.

4. Fase densa - Presión

En fase densa a presión, los materiales a transportar se llenan en un tanque a presión. Este tanque solo está equipado con una válvula mariposa en la parte inferior que se abrirá una vez alcanzado el nivel adecuado de presión para el transporte. La tubería de salida del tanque tiene una forma de codo para ayudar al producto a entrar en la línea. El codo y la tubería inmediatamente posterior pueden equiparse con inyecciones adicionales de aire para controlar la transferencia neumática y la capacidad de la línea.

5. Fase densa - Vacío

En fase densa al vacío, la introducción del polvo en la línea se realiza gracias a una tolva cuya salida, al igual que en el tanque a presión, está doblada, lo que permite introducir el polvo en la dirección correcta.

Nota: especialmente en fase diluida, es importante respetar una cierta longitud de tubería recta después de la captura del producto, permite acelerar adecuadamente el producto y proporcionarle suficiente energía antes del primer codo. No hacerlo puede provocar reflujo y luego obstrucción de la línea en el codo.
