Stufenförderleitung
Verwendung von Stufenförderleitungen in der pneumatischen Förderung
Frage oder Anmerkung ? Bitte kontaktieren Sie uns unter admin@powderprocess.net
| Abschnittszusammenfassung |
|---|
| 1. Was ist eine Stufenförderleitung ? |
| 2. Vorsichtsmaßnahmen beim Einsatz einer Stufenförderleitung |
1. Was ist eine Stufenförderleitung ?
Die treibende Kraft jeder pneumatisches Fördersystem ist ein Druckgefälle zwischen dem Anfang der Leitung und dem Ende der Leitung. Der Druck ist stets höher am Anfang der Leitung im Vergleich zum Ende der Leitung, sodass ein Luftstrom, der die Feststoffmaterialien transportiert, entstehen kann. Dies gilt sowohl Überdruck- und Unterdruckförderung.
Als Folge dessen, wenn die Leitung hinunterströmt, nimmt der Druck ab. Dies führt umgekehrt zur Ausdehnung der Luft. Während die Luft sich ausdehnt, der Geschwindigkeit der Luft muss zunehmen, da die Massenströmung konstant bleibt. Dies bedeutet, dass die Geschwindigkeit am Ende der Leitung höher ist als am Anfang der Leitung.
Wenn die Geschwindigkeit zu hoch wird, kann dies für die pneumatisches Fördersystem.
- Erhöhter Druckabfall
- Materialbruch
- Rohrverschleiß
- Materialaufbau
Es kann dann notwendig sein, die Luftgeschwindigkeit anzupassen, um akzeptable Bedingungen einzuhalten. Eine Möglichkeit dazu besteht darin, die Leitung zu stufen, was bedeutet, dass der Rohrdurchmesser vergrößert wird, um die Luftausdehnung zu berücksichtigen und die Luftgeschwindigkeit möglichst konstant über die gesamte Leitungslänge zu halten. Eine Stufenförderleitung besteht somit aus mehreren Abschnitten mit zunehmendem Durchmesser.
Top 5 Beliebteste
1. Leitfaden zur Gestaltung der pneumatischen Förderung
2. Bandmischer
3. Pulvermischen
4. Leitfaden zur Gestaltung von Trichtern
5. Messung des Mischgrades
---------------
Top 5 Neu
1. Kontinuierliches Trockenmischen
2. Mischgeschwindigkeit
3. Optimierung der Mischzykluszeit
4. Charge / kontinuierliches Mischen Vergleich
5. Energieeinsparungen

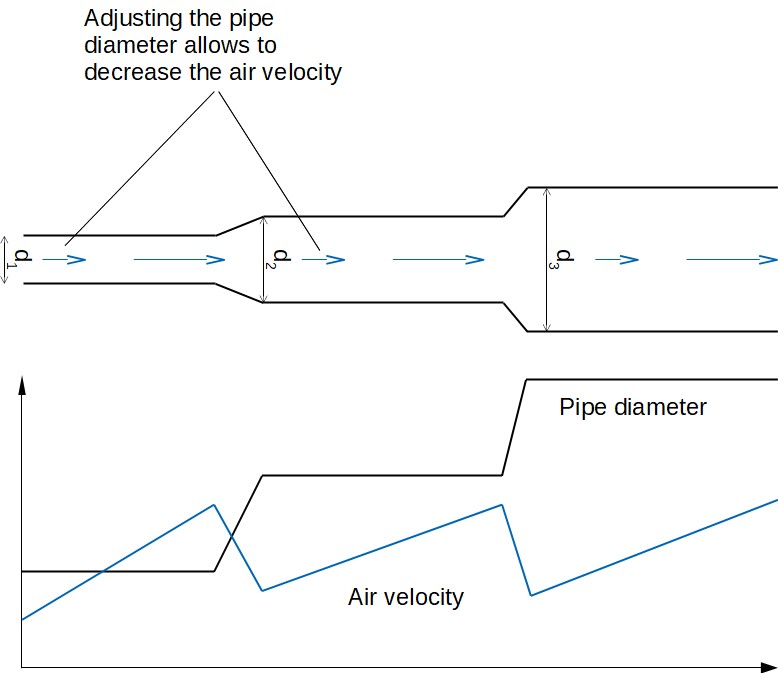

Abbildung 1 : Stufenförderleitung und Luftgeschwindigkeit Profil
2. Vorsichtsmaßnahmen beim Einsatz einer Stufenförderleitung
Im Prinzip bietet eine Stufenförderleitung viele Vorteile. Der Ingenieur, der eine Förderleitung entwirft, sollte jedoch vorsichtig sein gegenüber einigen potenziellen Problemen dieser Strategie.
Der 1st Erstens ist der Kostenfaktor, das Stufen der Leitung führt zu zusätzlicher Komplexität und Kosten. Eine wirtschaftliche Studie sollte durchgeführt werden, um zu überprüfen, dass ein akzeptables Ergebnis nicht allein durch Anpassung des gesamten Rohrdurchmessers erreicht werden kann, Gebläse, Solids-Load Verhältnis... um den Druckabfall in der Leitung sowie die erwartete Ausdehnung und Geschwindigkeit am Ende der Linie anzupassen.
Der 2nd Zweitens ist die tatsächliche Geschwindigkeit in den Abschnitten der Stufenförderleitung. Tatsächlich muss man überprüfen, dass die Luftgeschwindigkeit in jedem Fall über dem saltation und Strangulationsgeschwindigkeit des jeweiligen geförderten Produkts, sonst kann das Material zu stark abbremsen und schließlich die Leitung verstopfen. Dies muss auch berücksichtigt werden, falls ein Spülschritt der Leitung erforderlich ist (Reinigung der Leitung durch Erreichen höherer Geschwindigkeit, um Material zu entfernen, dass sich möglicherweise noch in der Leitung befindet und abgesiedelt hat).
