Vulmachine vormbuizen: overzicht

1. Inleiding

Wat is een folie-vormbuis?

Het 1^e deel van het vul proces voor een verticale vorm-vul-en-seal-machine (VVVS) bestaat uit het afrollen van de folie, spannen en uitlijnen ervan. Aan het einde van dit proces is de folie echter nog plat. Het is daarom noodzakelijk om de folie zo te vouwen dat deze de vorm van de uiteindelijke verpakking kan aannemen, gevuld en goed afgesloten kan worden. Dit is de functie van de vormbuis: het omzetten van de folie in een buisvorm.

De vormbuis bestaat eigenlijk uit 2 onderdelen: een specifiek gevormde schouder (vormkraag) die de richting van de folie verandert en deze omzet in een tunnelvorm, en een buis die de vorm van de folie kan bijstellen en bewerkingen mogelijk maakt, zoals verticale afdichting.

2. Folie-vorming

2.1 Folie-vormingscomponenten

De vormsectie bestaat uit de volgende componenten:

• Vormkraag (of vormschouder)
• Vormbuis

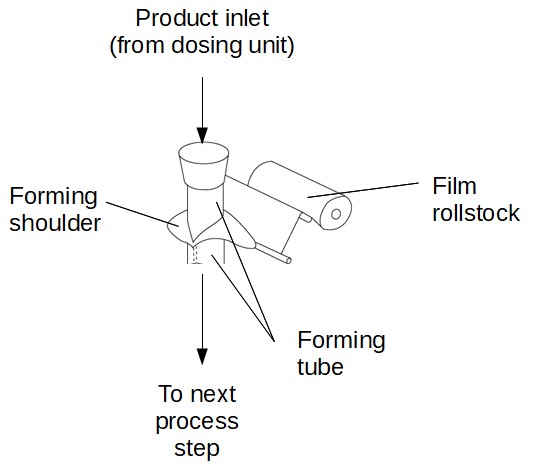

Figuur 1: Componenten van een folie-vormsectie (vormset)

2.2 Werkingsprincipe folie-vorming

STAP 1: Folie-omvorming via vormkraag

Vormkragen hebben zeer specifieke vormen. Ze zetten de verpakkingsvorm om van plat naar een buisvorm.

STAP 2: Zakvorming op vormbuis

Zodra de folie radicaal van vorm is veranderd dankzij de vormkraag, omringt de folie de vormbuis. Beide zijden van de foliebaan moeten elkaar overlappen na het vormen, zodat er een afdichting kan worden gemaakt om de zak aan de zijkant te sluiten,. De grootte van de afdichting en de vorm ervan kunnen worden geregeld met een vormplaat die net voor het maken van de eerste afdichting van de zak is gepositioneerd.

De gevormde folie wordt vervolgens overgedragen aan de volgende processtappen, zoals afdichten (eerst de onderkant van de zak) en vullen met materiaal.
