Transport- / luchtsnelheid

Berekeningen van luchtsnelheid in leidingen: stapsgewijze handleiding

Aanbevolen waarden voor luchtsnelheid in pneumatische transportleidingen

Vraag of opmerking? Neem contact met ons op via admin@powderprocess.net

---

Sectie-overzicht
1. Definitie van luchtsnelheid in leidingen
2. Berekening van luchtsnelheid in leidingen
3. Gebruikelijke waarden voor verdunnde fase en magere-fase pneumatisch transport
4. Luchtsnelheidsberekening in leidingen - Excel-rekenmachine

---

1. Definitie van luchtsnelheid in leidingen

Wat is de snelheid van lucht in leidingen?

De transportluchtsnelheid is de snelheid waarmee lucht circuleert in de transportleiding van een pneumatisch transportsysteem. De luchtsnelheid verandert over de gehele transportleiding volgens de druk- /temperatuurevolutie, dus men moet altijd verwijzen naar een referentiepositie (begin of einde van de leiding) bij het berekenen van de luchtsnelheid. De luchtsnelheid wordt soms transportluchtsnelheid genoemd.

2. Berekening van luchtsnelheid in leidingen

Hoe berekent u de luchtsnelheid in leidingen?

De luchtsnelheid in de leidingen wordt berekend door de volumetrische luchtstroom (m^³/s) te delen door de doorsnede van de leiding (m^²).

Met:

- u_{_lucht} = luchtsnelheid in transportleiding met diameter D (m/s)
- Q_{_lucht} = volumetrische luchtstroom (m^³/s)
- D = leidingdiameter (m)

Let op het volgende: de volumetrische luchtstroom verandert met de druk en temperatuur, langs de transportleiding daalt de druk, waardoor de lucht expandeert, wat de volumetrische stroom verhoogt en dus de transportluchtsnelheid hoger wordt (bij constante D). Om dit fenomeen tegen te gaan, is het mogelijk om de diameter van de leiding te wijzigen, dus D hoeft niet constant te zijn over de gehele leidinglengte.

Hoe berekent u de luchtsnelheid in leidingen? Stap voor stap berekeningsvoorbeeld

Een verdunnde-fase transportsysteem,dat onder vacuüm werkt, transporteert een product van een kippstation naar een ontvanger. De transportleiding wordt aangedreven door een Roots-blower die 400 Nm^³/u zuigt. De temperatuur is 20°C. De druk in de ontvanger is -0,3 bar (relatief). De binnendiameter van de leiding is 80 mm. Wat is de luchtsnelheid aan het begin en het einde van de leiding?

Begin van de leiding

Aan het begin van de leiding is de druk atmosferisch, de temperatuur is 20°C.

STAP 1: bereken de volumetrische luchtstroom onder de omstandigheden aan het begin van de leiding.

De berekeningsformule is hier beschikbaar.

Q_{_lucht} = Q_{_VN}.T/273 * 1,013/P = 400 * 293 / 273 * 1,013 / 1,013 = 429 m^³/u = 0,119 m^³/s

STAP 2: bereken de transportluchtsnelheid

u_{_lucht} = Q_{_lucht} / (π.D^²/4) = 0,119 / (π * 0,08^²/4) = 23,7 m/s

Einde van de leiding

Aan het einde van de leiding is de druk -0,3 bar (relatief), de temperatuur is 20°C.

STAP 1: bereken de volumetrische luchtstroom onder de omstandigheden aan het einde van de leiding.

De berekeningsformule is beschikbaar hier.

Q_{_lucht} = Q_VN.T/273*1,013/P = 400*293/273*1,013*(1,013-0,3) = 609 m³/h=0,169 m³/s

STAP 2: bereken de luchtsnelheid voor pneumatisch transport

u_lucht = Q_lucht / (π.D²/4) = 0,169/(π*0,08²/4) = 33,7 m/s

Hoe bereken je de luchtstroom op basis van luchtsnelheid en buisdiameter?

Vergelijking 1 kan ook worden gebruikt wanneer de luchtsnelheid en de buisdiameter bekend zijn. Het is dan mogelijk om het **debiet** van de luchtstroom te berekenen:

Q_{_lucht} = u_{_lucht} * π.D²/4

Omdat lucht samendrukbaar is, zal de luchtstroom variëren afhankelijk van de druk en dus ook van de positie in de leiding.

3. Typische waarden voor luchtsnelheid bij verdunde en dichte-fase **pneumatisch transport**

Wat is de typische luchtsnelheid bij pneumatisch transport?

Elke transportleiding is uniek en heeft een specifieke luchtsnelheid, maar er kunnen wel ordegroottes worden gegeven voor zowel verdunde als dichte-fase transport.

Tabel 1: Referentie-eindsnelheid van lucht voor verdunde en dichte-fase **pneumatisch transport**

Let op: de **werkelijke snelheid** van het getransporteerde product is lager dan de luchtsnelheid.

4. Excel-rekenmodule voor luchtsnelheid in leidingen

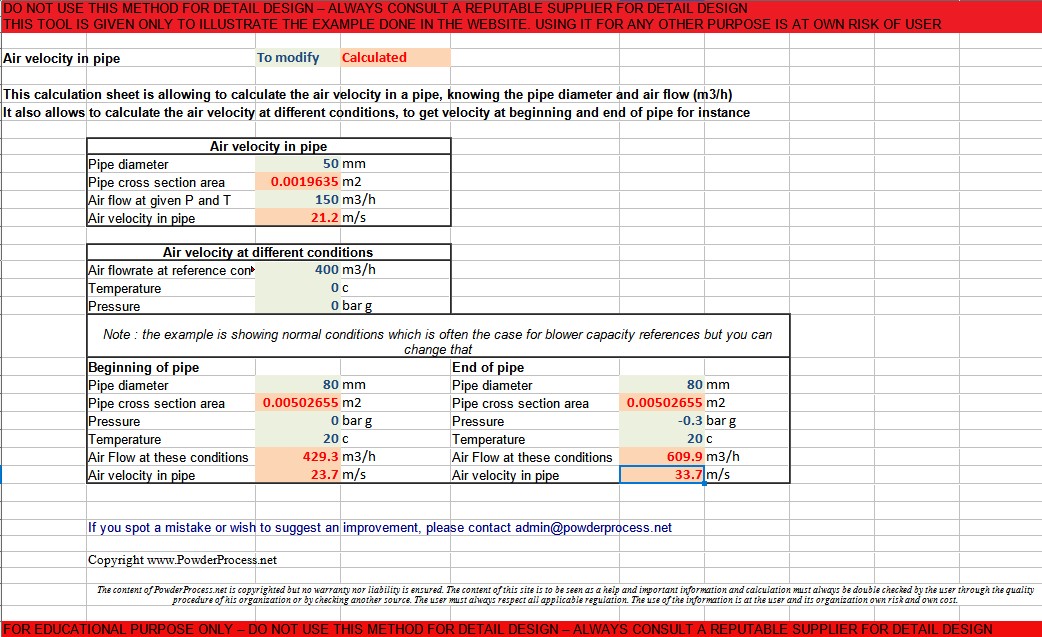

Download hier de **gratis Excel-rekenmodule** voor luchtsnelheidsberekening: rekenmodule download (klik hier)
