Kunststofkorrels transport : het vermijden van engelshaar, streamers en fijne deeltjes

Heeft u een vraag, een opmerking ? Neem dan contact op met de auteur op admin@powderprocess.net

---

Sectiesamenvatting
1. Fijne deeltjes en streamers : waar komen ze vandaan ?
2. Hoe streamers te vermijden bij het transport van kunststofkorrels ?
3. Hoe fijne deeltjes te vermijden bij het transport van kunststofkorrels
4. Hoe fijne deeltjes te verwijderen ?

---

Bij het pneumatisch transport van kunststofkorrels ondervinden fabrieken meestal twee soorten problemen : het ontstaan van streamers en fijne deeltjes. Deze materialen worden door klanten beschouwd als defecten en kunnen ook problemen veroorzaken in de transportleiding. Deze pagina legt uit hoe fijne deeltjes en streamers ontstaan en hoe ze te vermijden of tenminste te reduceren.

1. Fijne deeltjes en streamers : waar komen ze vandaan ?

Wanneer kunststofkorrels pneumatisch getransporteerd worden, botsen ze tegen de transportleiding en wrijven tegen deze. Dit kan leiden tot het ontstaan van streamers en fijne deeltjes, die een zorg zijn voor grote polyolefinfabrikanten (PE, PP...) en hun klanten.

Streamers ontstaan wanneer kunststofkorrels met hoge snelheid getransporteerd worden in een gladde leiding . De korrels botsen dan vaak tegen de wand van de leiding en glijden langs deze. Tijdens het glijden smelt een beetje materiaal en hecht zich aan de leiding. De herhaling van dit fenomeen zorgt ervoor dat de afzetting van materiaal toeneemt totdat het loslaat van het oppervlak van de leiding. Als het loslaten vroeg gebeurt, zal er alleen een dunne draad van plastic zijn, vaak engelshaar genoemd, als het later gebeurt, zal de band van plastic enkele cm lang en breed zijn en een streamer vormen. Deze polymeren linten kunnen zich eigenlijk groeperen aan het einde van een transportleiding en verstoppingen veroorzaken in hoppers of kleppen. Als ze samen met de goede korrels verpakt worden, vormen ze kwaliteitsdefecten zodra ze in de fabriek van de klant aankomen.

Fijne deeltjes zijn meer het resultaat van korrels die met hoge snelheid tegen de leiding botsen, terugkaatsen en waarbij een klein deel van de korrel breekt bij de impact. Het kleine deel wordt dan pneumatisch getransporteerd en vormt een fijn deeltje.

2. Hoe streamers te vermijden bij het transport van kunststofkorrels ?

Streamers ontstaan wanneer kunststofkorrels over een lange afstand over de wand van de leiding kunnen glijden. Dit fenomeen wordt bevorderd wanneer leidingen een glad oppervlak hebben en wanneer er lange bochten zijn die de korrels op de buitenste kromming van de bocht houden voor een lange tijd.

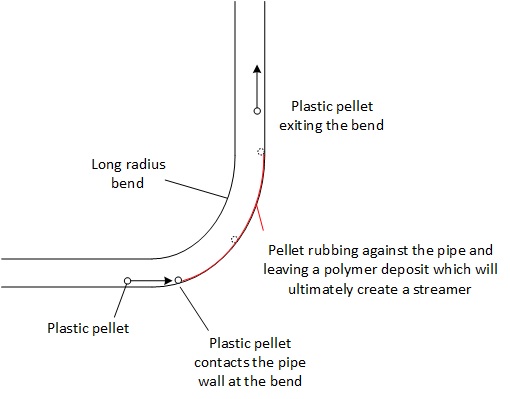

Figuur 1 : mechanisme van het ontstaan van een streamer in een pneumatische transportleiding

Dunne fase transportsysteem : bij het transport van korrels in dunne fase kunnen de volgende veranderingen worden aangebracht :

• Installeer leidingen met een ruw oppervlak via stralen of richtingsgebonden kogelstralen
• Verklein de boogstraal

Die aanbevelingen kunnen eigenlijk de drukverlies verhogen, dus het systeem moet specifiek voor dit doel worden ontworpen of de lijnontwerp moet worden gecontroleerd voordat enige wijziging wordt aangebracht.

Het hebben van een ruwe leiding en korte straalbogen is eigenlijk tegengesteld aan de meeste ontwerpopties die normaal worden toegepast voor pneumatisch transport en zijn vrij specifiek voor de hantering van plastic korrels. Pneumatisch transport in de voedingsindustrie zal bijvoorbeeld gericht zijn op het tegenovergestelde, namelijk het gebruik van zeer gladde leidingen om mogelijke productretentie te verminderen en het gebruik van lange straalbogen om deeltjesbreuk te voorkomen.

Dense fase transportsystemen : een andere optie, die eigenlijk het meest efficiënt is, bestaat uit het verlagen van de snelheid van het transport. Dit kan binnen bepaalde grenzen worden uitgevoerd voor een bestaand systeem, maar voor een nieuw systeem kan dense fase transport overwogen worden.

3. Hoe het ontstaan van fijne deeltjes te voorkomen bij het transporteren van plastic korrels

Fijne deeltjes ontstaan wanneer de korrels elkaar raken of de leidingwand, bij hoge snelheid.

Verdunde fase transportsysteem : als je een verdunde fase systeem, ze kunnen worden beperkt door de transportsnelheid te verlagen (proeven vereist om de snelheid te optimaliseren terwijl het vermijden leidingsverstopping), zorg ervoor dat alle leidingkoppelingen goed uitgelijnd zijn, gebruik een gladde leiding met lange straalbogen of specialebogen. Let op dat deze laatste aanbevelingen eigenlijk tegengesteld zijn aan wat de vorming van stromers zal verminderen, er is dus een trade-off te vinden, hoewel het gebruik van speciale leidingbehandelingen zoals stralen en richtingsgebonden kogelstralen de vorming van fijne deeltjes kan verminderen. Indien mogelijk om de leidingen te vervangen, bekijk de leidingenlayout om te zien of er een manier is om minder bochten te hebben, en overweeg het trappelsgewijs veranderen van de leidingdiameter

Dense fase transportsysteem : transport bij lage snelheid zal de generatie van fijne deeltjes sterk verminderen, hoewel er nog steeds enkele zullen worden gevormd.

4. Hoe fijne deeltjes te verwijderen ?

Als fijne deeltjes ondanks het opvolgen van het bovenstaande advies nog steeds aanwezig zijn, is het mogelijk om aan het einde van de pneumatische transportlijn een elutriator te installeren die de fijne deeltjes kan scheiden en naar een filtratiesysteem kan sturen, gescheiden van de korrels.

Voor streamers en engelhaar, een zeefsysteem (trillende zeef) zou kunnen worden geïnstalleerd.
